Scheda Tecnica: Elettrovalvola Fantini in Bronzo DN65 con Attacco Flangiato

Descrizione Generale

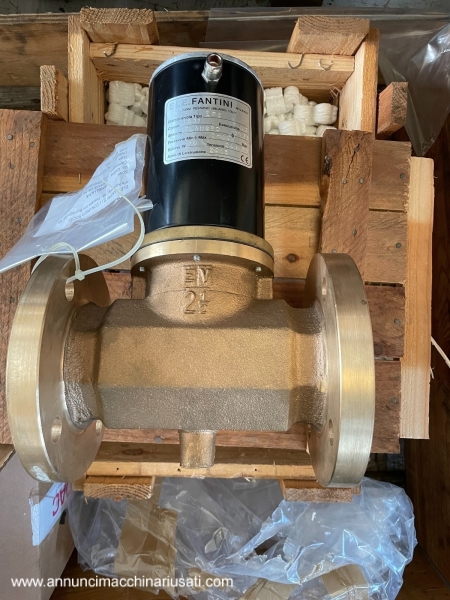

L'elettrovalvola in oggetto è una Fantini DN65, costruita nel 2015 e mai utilizzata. Si tratta di un componente idraulico fondamentale per il controllo del flusso di fluidi, particolarmente adatto per applicazioni in cui è richiesto un controllo automatico, rapido e affidabile del flusso in sistemi di tubazioni industriali. Questa specifica elettrovalvola è progettata per essere utilizzata con fluidi compatibili con il bronzo, come acqua, oli e gas non corrosivi.

Componenti Principali

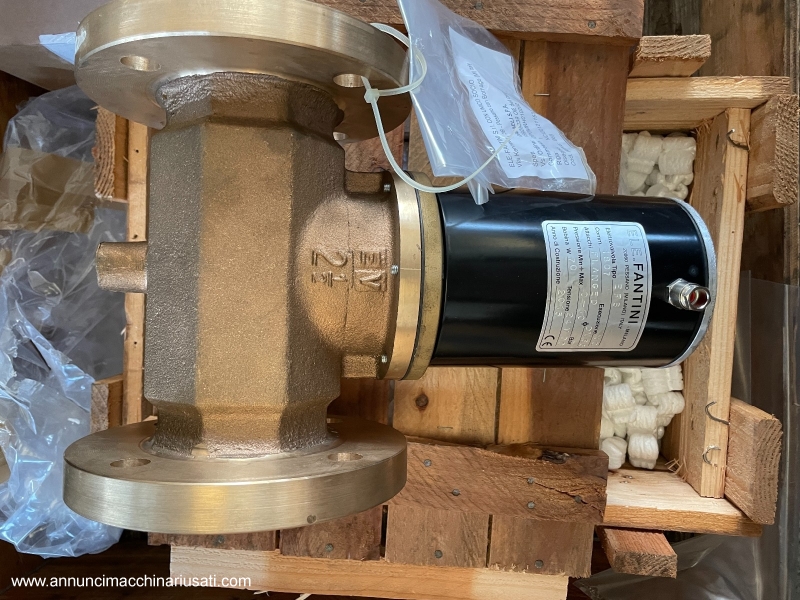

1. Corpo Valvola:

   • Materiale: Bronzo
   • Diametro Nominale (DN): 65 mm
   • Tipo di Attacco: Flangiato DN65
   • Connessioni Flangiate: Le flange permettono un facile montaggio e smontaggio dal sistema di tubazioni, garantendo anche un’ottima tenuta.

2. Otturatore:

   • Materiale: Bronzo o acciaio inox, a seconda della specifica configurazione.
   • Funzione: Controlla l'apertura e la chiusura del flusso.

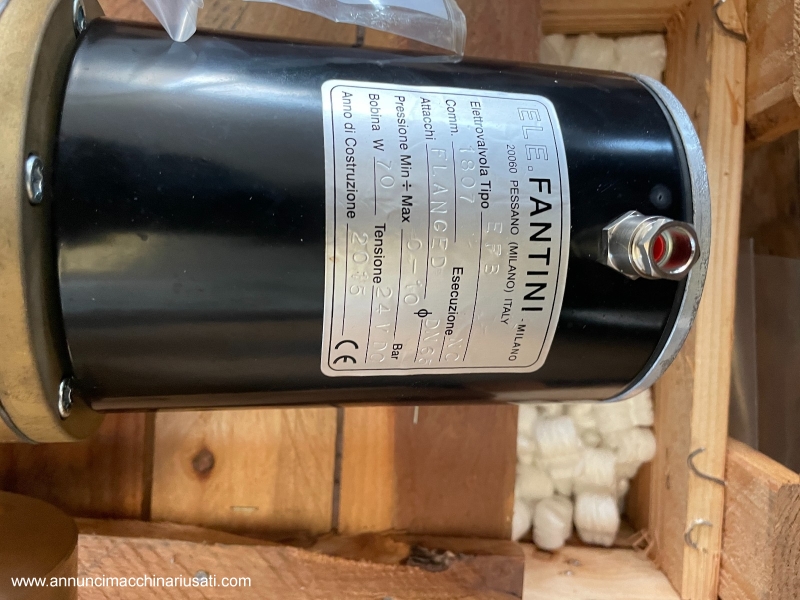

3. Bobina Solenoide:

   • Potenza: 70 W
   • Anno di Produzione: 2015
   • Materiale: Involucro esterno generalmente in resina o plastica resistente al calore, con avvolgimento in rame.
   • Funzione: Elettrifica e magnetizza il nucleo per muovere l'otturatore, aprendo o chiudendo la valvola.

4. Guarnizioni:

   • Materiali: PTFE, EPDM o NBR, a seconda delle specifiche condizioni di lavoro e del fluido utilizzato.
   • Funzione: Assicurano la tenuta tra le varie parti mobili e statiche.

5. Molla di Richiamo:

   • Materiale: Acciaio inox o acciaio al carbonio trattato.
   • Funzione: Permette il ritorno in posizione di chiusura quando la bobina non è alimentata.

Dimensioni e Specifiche Meccaniche

• Diametro Nominale (DN): 65 mm
• Diametro Esterno della Flangia: Circa 185 mm (standard per DN65)
• Numero di Fori per la Flangia: 4 o 8, a seconda della specifica normativa seguita.
• Pressione di Lavoro:
  • Minima: 0 bar (richiede pressione differenziale per l’apertura)
  • Massima: 10 bar
• Temperatura di Esercizio:
  • Range: -10°C a +80°C (in funzione del fluido)
• Peso: Circa 15-20 kg, variabile in base a configurazioni specifiche.

Caratteristiche Meccaniche e Formule di Calcolo

Per determinare i parametri ottimali di utilizzo, è possibile applicare le seguenti formule:

1. Portata (Q):

   • Per un fluido incompressibile come l'acqua, la portata può essere calcolata usando la formula di continuità:
   Q=A×v=π×d24×vQ = A \times v = \frac{\pi \times d^2}{4} \times vQ=A×v=4π×d2​×v

   Dove:

   • $A$ è l'area della sezione trasversale del tubo (m²)
   • $v$ è la velocità del fluido (m/s)
   • $d$ è il diametro interno della valvola (m)

2. Caduta di Pressione (ΔP):

   • Per stimare la caduta di pressione attraverso la valvola:
   ΔP=Kv×(QKv)2\Delta P = K_v \times \left(\frac{Q}{K_v}\right)^2ΔP=Kv​×(Kv​Q​)2

   Dove:

   • KvK_vKv​ è il coefficiente di flusso della valvola, che dipende dalla sua geometria.

3. Forza Necessaria per Aprire la Valvola (F):

   • La forza necessaria può essere calcolata come:
   $$F=P\times A$$

   Dove:

   • $P$ è la pressione differenziale attraverso la valvola (Pa)
   • $A$ è l'area dell'otturatore (m²)

Materiali Lavorabili

L'elettrovalvola in bronzo DN65 può lavorare con i seguenti materiali:

• Acqua: Ideale per applicazioni in impianti di distribuzione idrica.
• Oli: Compatibile con oli minerali non corrosivi.
• Gas non Corrosivi: Perfetta per gas come aria compressa, azoto, e altri gas tecnici non corrosivi.
• Vapore: Può essere utilizzata per vapore a bassa pressione, a condizione che la temperatura sia entro i limiti specificati.

Manutenzione

1. Ispezione Visiva:

   • Verificare regolarmente l'integrità delle guarnizioni e delle flange.
   • Controllare la bobina solenoide per eventuali segni di usura o danni.

2. Pulizia:

   • Rimuovere detriti e impurità dal corpo valvola per evitare blocchi.
   • Pulire la bobina e i connettori elettrici per garantire un funzionamento corretto.

3. Test Periodici:

   • Effettuare test di pressione per assicurarsi che la valvola mantenga le specifiche di tenuta.
   • Testare la resistenza della bobina solenoide per assicurarsi che funzioni correttamente.

4. Lubrificazione:

   • Applicare lubrificanti compatibili alle parti mobili se necessario.

Come Valutare un Buon Usato

Per determinare se l'elettrovalvola usata è ancora in buone condizioni:

1. Stato del Bronzo:

   • Assicurarsi che il corpo della valvola non presenti segni di corrosione o erosione.

2. Funzionamento della Bobina:

   • Verificare che la bobina solenoide funzioni correttamente, senza cali di tensione.

3. Integrità delle Guarnizioni:

   • Controllare che le guarnizioni non siano indurite o danneggiate.

4. Assenza di Perdite:

   • Montare la valvola in un sistema di test e verificare che non ci siano perdite durante l’apertura e la chiusura.

Settori di Utilizzo

Questa elettrovalvola viene utilizzata prevalentemente in:

• Industria Chimica e Petrolchimica: Per il controllo di fluidi e gas non corrosivi.
• Industria Alimentare: Per applicazioni che richiedono materiali compatibili con il contatto alimentare.
• Impianti Idrici e di Irrigazione: Per la gestione automatizzata del flusso d’acqua.
• Impianti HVAC: Utilizzata nei sistemi di riscaldamento, ventilazione e condizionamento dell’aria.

Perché Conviene Acquistarla Usata

Acquistare un'elettrovalvola usata, soprattutto se mai utilizzata, come nel caso di questa Fantini DN65, può offrire diversi vantaggi:

1. Costo Ridotto: L'acquisto di un componente usato può ridurre significativamente i costi, mantenendo comunque alte prestazioni.
2. Disponibilità Immediata: Solitamente, i componenti usati sono pronti per essere installati, riducendo i tempi di attesa rispetto a nuovi ordini di produzione.
3. Affidabilità: Una valvola di qualità come questa, realizzata in bronzo, ha una lunga durata operativa e può continuare a funzionare perfettamente per molti anni.

Conclusione: L'elettrovalvola Fantini DN65 è un componente di alta qualità, ideale per varie applicazioni industriali. Anche da usata, può rappresentare un ottimo affare, offrendo un mix di affidabilità, durata e costi ridotti.
