Tornio Parallelo Usato

Introduzione

Il Tornio Parallelo rappresenta un pilastro nel mondo delle macchine utensili, particolarmente apprezzato nelle officine meccaniche per la sua versatilità e affidabilità. Questo tornio a comando manuale, ideale per la produzione di piccoli lotti e pezzi semplici, si distingue per la facilità di utilizzo e i ridotti tempi di attrezzaggio. In questa scheda tecnica, esamineremo in dettaglio un Tornio Parallelo Usato, evidenziando le sue caratteristiche principali, specifiche tecniche e vantaggi.

Descrizione Visiva e Costruzione

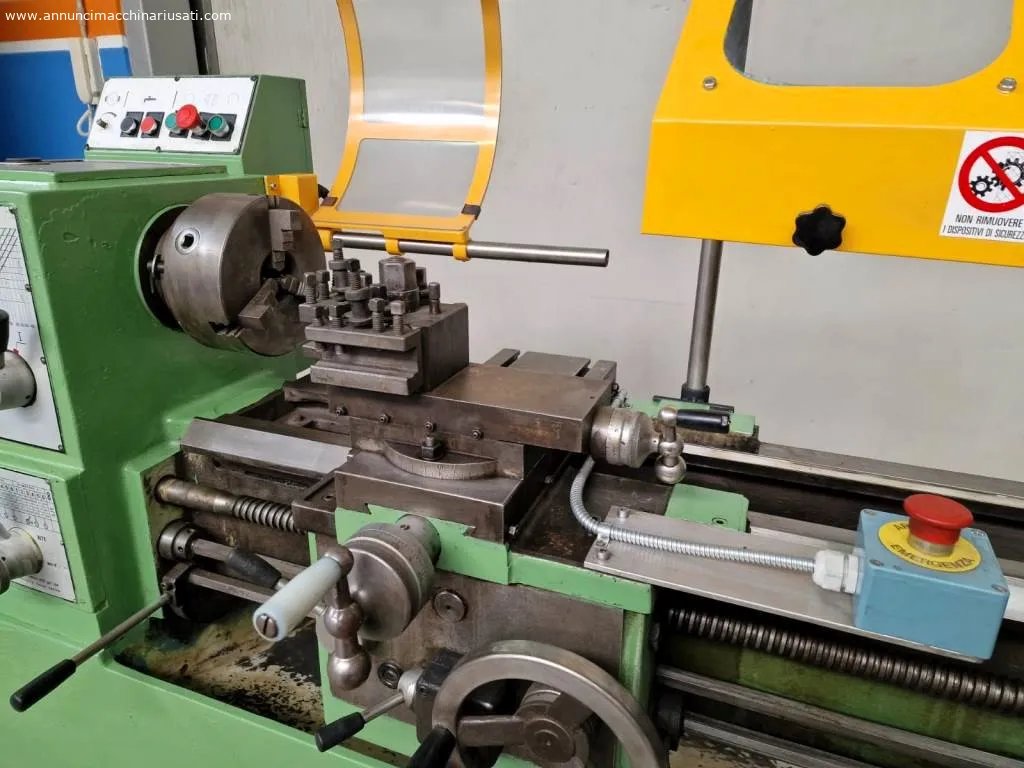

Il Tornio Parallelo usato si presenta con un design robusto e funzionale, costruito per garantire stabilità e precisione durante le lavorazioni. Questo tipo di tornio è caratterizzato da una struttura solida che riduce le vibrazioni e migliora la qualità del lavoro.

Componenti Principali:

• Banco: Fornisce una base stabile e ampia per il supporto del pezzo da lavorare.
• Carrello Superiore e Trasversale: Utilizzati per i movimenti lungo e trasversali rispetto al pezzo, permettendo operazioni precise.
• Mandrino: Il foro del mandrino è progettato per ospitare pezzi di diametro specifico.
• Contropunta: Supporta il pezzo durante la lavorazione e garantisce maggiore stabilità.

Specifiche Tecniche

Il Tornio Parallelo usato si distingue per le seguenti specifiche tecniche:

• Altezza delle Punte: 180 mm. Questa misura determina la distanza massima tra le punte e la dimensione dei pezzi che possono essere lavorati.
• Distanza tra le Punte: 1000 mm. Consente di lavorare pezzi di lunghezza considerevole.
• Diametro Tornibile sulle Guide: 360 mm. Questo valore indica il diametro massimo del pezzo che può essere tornito utilizzando le guide del tornio.
• Diametro Tornibile sul Carro: 210 mm. Indica il diametro massimo del pezzo che può essere lavorato sul carrello.
• Foro Mandrino: 42 mm. Questa misura è cruciale per la dimensione del mandrino e la capacità di passaggio delle barre.
• Giri del Mandrino: Fino a 1800 rpm. La velocità regolabile del mandrino permette di adattare le operazioni alle diverse esigenze di lavorazione.
• Peso del Macchinario: 1100 kg. Il peso contribuisce alla stabilità e alla precisione del tornio durante le operazioni.
• Larghezza Banchina: 260 mm. Fornisce un'area di lavoro sufficiente per supportare il pezzo e gli utensili.
• Attacco Contropunta: Cono Morse 3 (CM 3). Questo attacco è utilizzato per montare la contropunta e garantire una fissazione sicura del pezzo.

Procedimento di Utilizzo

1. Preparazione:

   • Ispezione Iniziale: Controlla lo stato generale del Tornio Parallelo usato, assicurandoti che tutte le parti siano pulite e ben lubrificate.
   • Montaggio del Pezzo: Posiziona il pezzo sul mandrino e fissalo saldamente. Regola la contropunta per garantire un supporto adeguato.

2. Impostazione:

   • Regolazione della Velocità: Seleziona la velocità di rotazione del mandrino in base al materiale e alla lavorazione richiesta.
   • Configurazione degli Utensili: Monta gli utensili sulla torretta e regola le loro posizioni per eseguire i tagli desiderati.

3. Operazioni di Tornitura:

   • Avvio del Tornio: Accendi il tornio e avvia il mandrino. Esegui le operazioni di tornitura monitorando il processo per garantire risultati precisi.
   • Regolazioni Durante il Lavoro: Regola i carrelli e gli utensili per adattare la lavorazione alle esigenze del pezzo.

4. Conclusione:

   • Rimozione del Pezzo: Dopo aver completato la lavorazione, spegni il tornio e rimuovi il pezzo.
   • Pulizia e Manutenzione: Rimuovi i trucioli e pulisci il tornio per mantenere il macchinario in buone condizioni.

Accessori Abbinabili

Per migliorare le prestazioni del Tornio Parallelo usato, puoi considerare i seguenti accessori:

• Lunetta e Mezza Lunetta: Per supportare pezzi lunghi e migliorare la stabilità.
• Porta Utensili Supplementari: Per espandere le capacità di lavorazione e gestire diversi tipi di utensili.
• Sistema di Raffreddamento: Aiuta a mantenere la temperatura di lavorazione sotto controllo, riducendo l'usura degli utensili.

Formule per l’Uso Ottimale

Per ottimizzare l’uso del Tornio Parallelo, è utile considerare le seguenti formule:

• Velocità di Taglio (Vc):

  Vc=π×D×n1000Vc = \frac{π \times D \times n}{1000}Vc=1000π×D×n​

  Dove $D$ è il diametro del pezzo e $n$ è la velocità del mandrino in giri al minuto.

• Avanzamento per Minuto (f):

  f=Vfnf = \frac{V_f}{n}f=nVf​​

  Dove VfV_fVf​ è l’avanzamento per minuto e $n$ è la velocità di rotazione del mandrino.

• Profondità di Taglio (ap):

  ap=Diametro massimo−Diametro minimo2ap = \frac{\text{Diametro massimo} - \text{Diametro minimo}}{2}ap=2Diametro massimo−Diametro minimo​

Materiali Lavorabili

Il Tornio Parallelo è adatto per lavorare vari materiali, tra cui:

• Metalli Ferrosi: Acciaio e ghisa, ideali per operazioni di tornitura robuste.
• Leghe Non Ferrose: Alluminio e ottone, per lavorazioni più leggere e precise.
• Materiali Plastici: Plastica e polimeri, per applicazioni in settori industriali e artigianali.

Manutenzione

Per garantire la durata e l’efficienza del Tornio Parallelo:

• Controlli Regolari: Effettua ispezioni periodiche e controlla il livello di lubrificazione.
• Pulizia: Rimuovi trucioli e detriti dopo ogni utilizzo per prevenire accumuli che possono danneggiare il macchinario.
• Verifica degli Allineamenti: Controlla l’allineamento degli elementi mobili per garantire precisione durante le operazioni.

Valutazione del Buon Usato

Per assicurarti che il Tornio Parallelo usato sia in buone condizioni:

• Esamina lo Stato Generale: Controlla la presenza di segni di usura o danni evidenti.
• Testa le Funzionalità: Verifica che tutte le velocità e i comandi funzionino correttamente.
• Richiedi Documentazione: Assicurati di avere accesso alla documentazione di manutenzione e al servizio precedente.

Settori di Utilizzo

Il Tornio Parallelo è utilizzato in diversi settori, tra cui:

• Officine Meccaniche: Per la produzione di pezzi di piccole e medie dimensioni.
• Industria Metalmeccanica: Per lavorazioni di precisione su metalli e leghe.
• Settore Artigianale e Manutenzione: Per operazioni di tornitura e riparazione.

Vantaggi dell’Acquisto Usato

Acquistare un Tornio Parallelo usato offre numerosi vantaggi:

• Costo Inferiore: Prezzo ridotto rispetto a modelli nuovi, rendendolo una scelta economica.
• Affidabilità: La robustezza e la durata dei torni paralleli li rendono affidabili anche se usati.
• Rapporto Qualità-Prezzo: Ottimizza il budget mantenendo alte prestazioni e versatilità.

In conclusione, il Tornio Parallelo Usato è un'opzione eccellente per chi cerca una macchina utensile affidabile e versatile. Con le sue specifiche avanzate e il buon rapporto qualità-prezzo, rappresenta una scelta vantaggiosa per molte applicazioni industriali.
