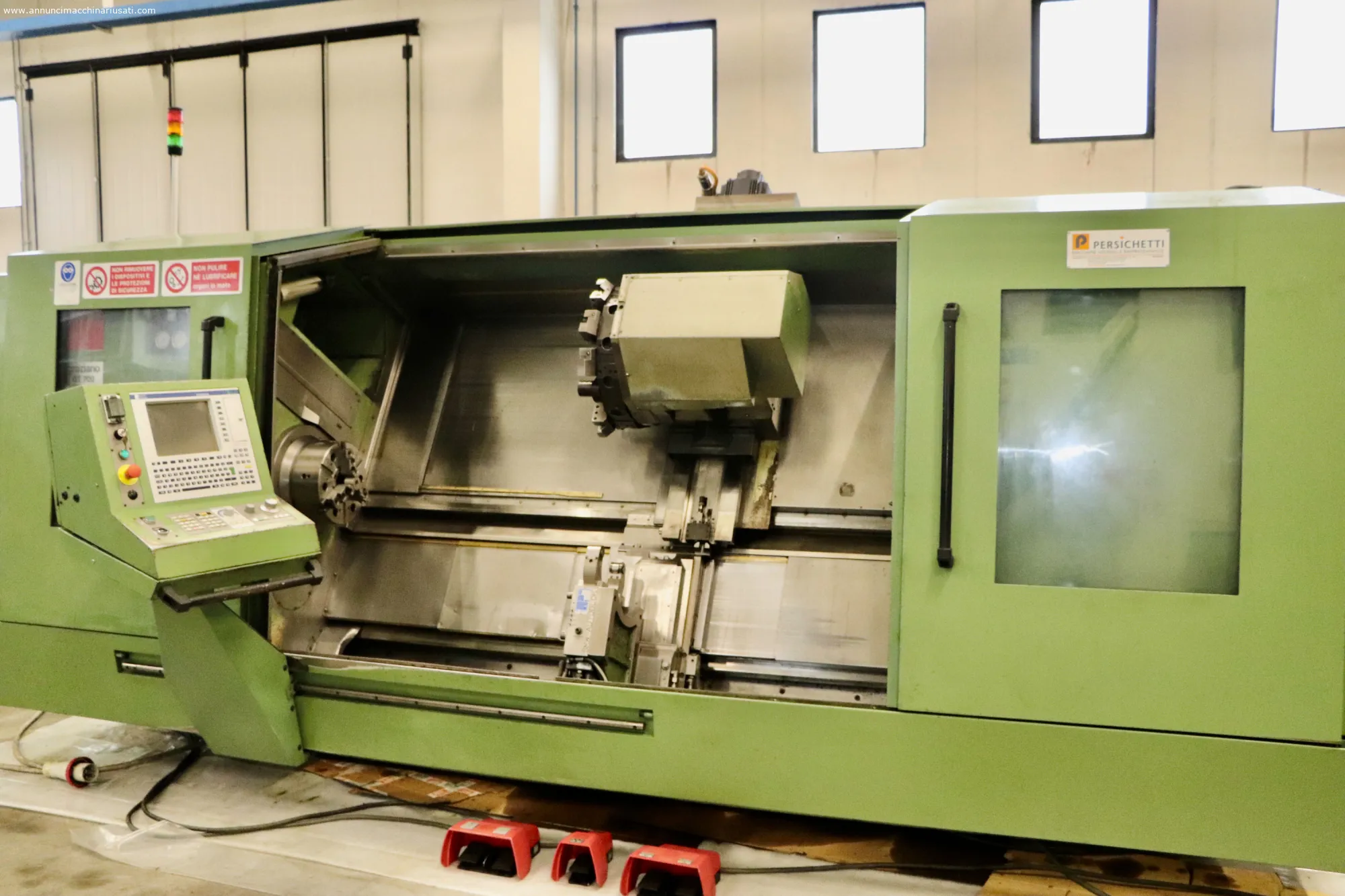

Scheda Tecnica Dettagliata: Tornio CNC Graziano Mod. GT 700

Introduzione

Il Tornio CNC Graziano Mod. GT 700 è una macchina utensile di precisione avanzata progettata per garantire alte prestazioni nella lavorazione di pezzi di grandi dimensioni. Questo tornio, equipaggiato con l'asse C e motorizzato, è un esempio di tecnologia all'avanguardia in grado di soddisfare le esigenze delle officine moderne. Analizziamo in dettaglio le specifiche tecniche, le caratteristiche meccaniche e le modalità di utilizzo di questo modello usato.

Componenti e Costruzione

Marca e Modello: Tornio CNC Graziano Mod. GT 700

Specifiche Tecniche:

• Max Diametro Tornibile: 400 mm
• Max Lunghezza Tornibile: 2000 mm
• Max Diametro Tornibile da Barra: 87 mm
• Naso Mandrino: ASA 11
• Velocità di Rotazione Mandrino Principale: 2000 giri/min
• Motore Mandrino Principale: 35/55 kW
• Dimensioni di Ingombro: 6200 mm × 2500 mm × 2200 mm (H)
• Peso: Circa 11.000 kg

Accessori Inclusi:

• CNC Rexroth Indramat mod. System 200: Controllo numerico avanzato che gestisce tutte le operazioni di tornitura, permettendo una programmazione precisa e complessa.
• Mandrino Idraulico Autoblock Diam. 315 a 3 Griffe: Garantisce un serraggio sicuro e preciso del pezzo da lavorare.
• Torretta Idraulica Sauter a 12 Posizioni VDI 50 Motorizzata: Permette un rapido cambio utensile e una maggiore versatilità nella lavorazione.
• Contropunta Idraulica in Ciclo CM 5: Fornisce supporto supplementare al pezzo durante la lavorazione.
• Lunetta Idraulica Autoblock Mod. SLU 3.1 (20-165): Supporta pezzi lunghi e sottili per evitare vibrazioni e migliorare la precisione.
• Evacuatore di Trucioli: Mantiene l'area di lavoro pulita rimuovendo i trucioli prodotti durante la lavorazione.
• Mandrinettto Motorizzato Assiale ER 40 e Radiale ER 40: Accessori per il montaggio di utensili e accessori supplementari.
• Portautensili + Portabareni Vari: Permettono di gestire una vasta gamma di utensili per diverse operazioni di tornitura.

Caratteristiche Meccaniche

Il Tornio CNC Graziano Mod. GT 700 è caratterizzato da:

• Costruzione Robusta: La macchina è costruita con materiali di alta qualità che garantiscono durata e stabilità.
• Motore Potente: Il motore principale da 35/55 kW offre una potenza sufficiente per lavorare materiali durevoli e di grande dimensione.
• Velocità Variabile: Con una velocità di rotazione fino a 2000 giri/min, la macchina può adattarsi a diverse esigenze di lavorazione.
• Torretta Motorizzata: La torretta idraulica a 12 posizioni consente cambi rapidi degli utensili, migliorando l'efficienza della lavorazione.

Procedimento di Utilizzo

1. Preparazione del Pezzo: Montare il pezzo da lavorare sul mandrino idraulico, assicurandosi che sia ben fissato e centrato.
2. Programmazione CNC: Utilizzare il CNC Rexroth Indramat per programmare il percorso di lavorazione. Inserire i parametri richiesti come velocità di rotazione e avanzamenti.
3. Selezione e Montaggio Utensili: Scegliere e montare gli utensili necessari sulla torretta motorizzata.
4. Avvio della Lavorazione: Avviare il processo di tornitura e monitorare il funzionamento per assicurarsi che il pezzo venga lavorato secondo le specifiche desiderate.
5. Controllo e Manutenzione: Verificare la qualità del pezzo finito e effettuare le regolazioni necessarie.

Accessori Abbinabili

• Utensili Specializzati: Per operazioni specifiche come fresature o alesature.
• Dispositivi di Misura: Per garantire la precisione delle lavorazioni e il rispetto delle tolleranze.
• Attrezzature di Supporto: Come dispositivi di centraggio e supporti aggiuntivi per pezzi lunghi.

Formule per Utilizzo Ottimale

• Velocità di Taglio (Vc): Vc = (π × D × N) / 1000, dove D è il diametro del pezzo e N è la velocità in giri al minuto (rpm).
• Avanzamento (F): F = (Vc × Z) / 1000, dove Z è il numero di denti dell'utensile.
• Profondità di Taglio: La profondità ottimale di taglio dipende dal materiale e dalla potenza del motore, seguire le linee guida del produttore per ottimizzare le prestazioni.

Materiali Lavorabili

Il Tornio CNC Graziano Mod. GT 700 è adatto per lavorare una varietà di materiali:

• Acciaio: Per componenti robusti e resistenti.
• Alluminio: Ideale per pezzi leggeri e di alta precisione.
• Bronzo e Ottone: Adatto per applicazioni che richiedono buona lavorabilità e resistenza all'usura.

Manutenzione

• Lubrificazione Regolare: Assicurarsi che tutte le parti mobili siano ben lubrificate per ridurre l'usura e garantire un funzionamento fluido.
• Controllo delle Tolleranze: Verificare periodicamente le tolleranze e la precisione della macchina.
• Pulizia: Rimuovere trucioli e polvere per prevenire danni e mantenere le prestazioni ottimali.

Valutazione dell'Usato

Per valutare un Tornio CNC Graziano Mod. GT 700 usato, considerare:

• Condizione Generale: Ispezionare la macchina per segni di usura o danni.
• Funzionalità: Testare tutte le funzioni e assicurarsi che il CNC e gli accessori funzionino correttamente.
• Documentazione: Verificare la completezza della documentazione e dei manuali di manutenzione.

Settori di Utilizzo

Il Tornio CNC Graziano Mod. GT 700 trova applicazione in:

• Officine Meccaniche: Per la produzione di componenti di precisione e su misura.
• Industria Aerospaziale: Per la lavorazione di pezzi complessi e ad alta precisione.
• Settore Automotive: Per la produzione di componenti per veicoli e motori.

Vantaggi dell'Acquisto Usato

• Risparmio Economico: L'acquisto di un tornio usato come il Graziano Mod. GT 700 consente significativi risparmi rispetto all'acquisto di un nuovo.
• Affidabilità: Se ben mantenuto, un tornio usato può offrire prestazioni comparabili a quelle di un nuovo modello.
• Valore: Un tornio usato ben conservato può mantenere un buon valore e fornire un ritorno economico significativo.

In conclusione, il Tornio CNC Graziano Mod. GT 700 è una scelta eccellente per chi cerca una macchina utensile di alta precisione e versatile. Con una manutenzione adeguata e una valutazione attenta, un esemplare usato di questo modello può continuare a fornire prestazioni eccellenti e rappresentare un’opzione vantaggiosa sia dal punto di vista economico che operativo.
