Machine de nivellement de tôles en bobines d'occasion (coupées à longueur) - Sacma

Présentation visuelle

La Sacma pour tôles en bobines est en excellent état esthétique et fonctionnel, témoignant de la robustesse et de la qualité typiques de la marque. La machine est réalisée avec des matériaux de haute qualité, avec des finitions soignées et une structure solide qui garantit durabilité et fiabilité dans le temps. Ses dimensions générales le rendent adapté aux environnements industriels, garantissant une utilisation efficace et une gestion optimale de l'espace.

Composants et mesures

La Sacma est composée de différents groupes et accessoires, chacun conçu pour optimiser le processus de planage de la tôle. Ci-dessous un résumé des caractéristiques techniques :

Matériel entrant

• Longueur: Min. 350 mm - Max. 1550 mm
  • Plage de travail : 508-800 mm ; 800-1800mm
• Épaisseur : Min. 0,6 mm - Max.
• Poids maximum : 20 000 kg

Matériau de sortie

• Tôle emballée:
  • Largeur : Min. 350 mm - Max.
  • Longueur : Min. 400 mm - Max. 3000 mm (jusqu'à 4000 mm uniquement sur palette)

Structure de la ligne de fraisage de faces

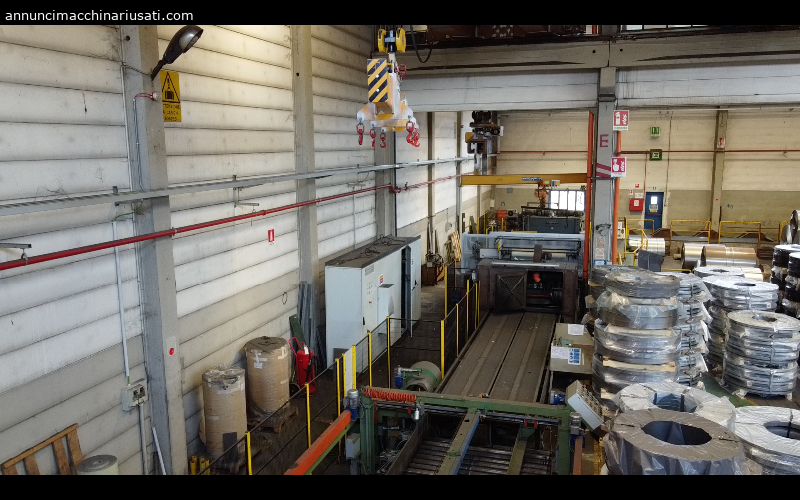

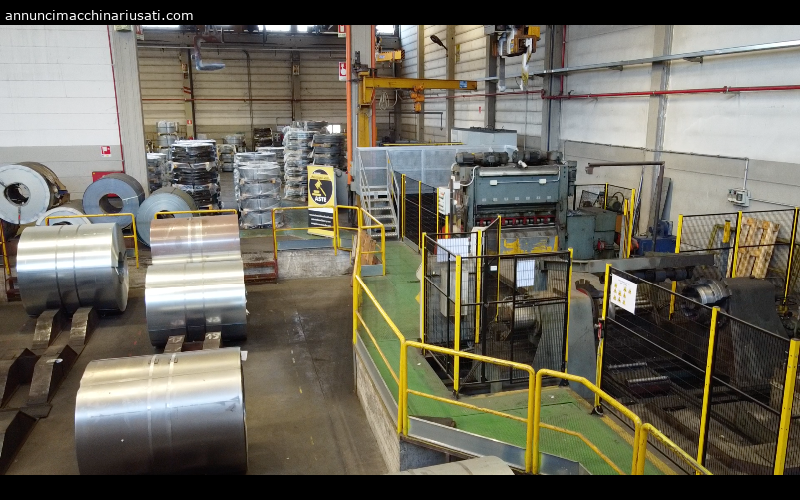

ligne de nivellement Sacma est composée des groupes suivants :

1. Groupe de bobines de déroulement:

   • Capacité : 20 t
   • Diamètre intérieur : de 508 mm à 700 mm
   • Frein de bobine hydraulique avec valve proportionnelle
   • Chariot de chargement et berceau de levage hydraulique
   • Possibilité de travailler dans les deux sens

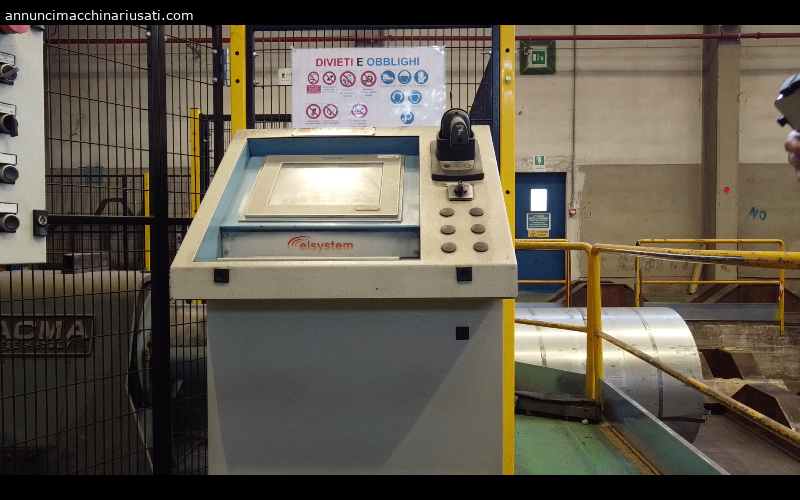

2. Tableau de connexion:

   • Fonctions de montée et de descente
   • Commandes hydrauliques pour marche avant et arrière

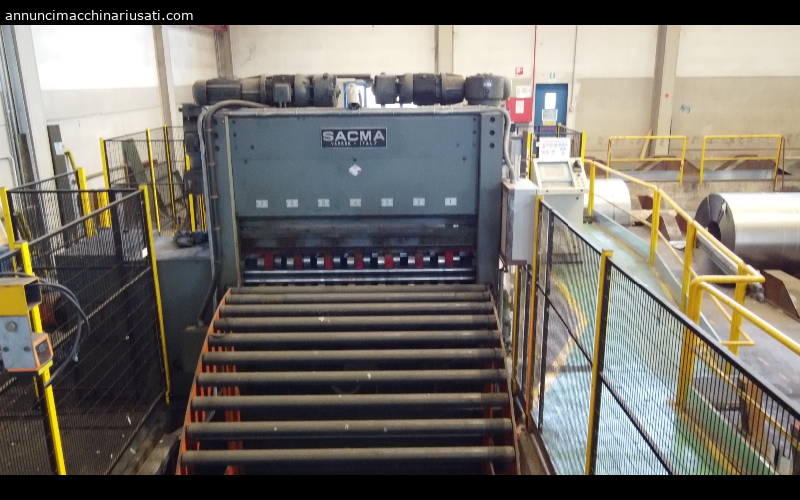

3. Niveleur:

   • Épaisseur : Min. 0,8 mm - Max.
   • Nombre de rouleaux: 17 (9 + 8)
   • Diamètre du rouleau : 56 mm
   • Contre-rouleaux supérieur et inférieur: 7 + 7
   • Vitesse de travail maximale : 40 m/min
   • Puissance moteur de régulation : 10 Hp
   • Moteur principal : 47,6 kW
   • Réglage de l'inclinaison inférieure : concave – convexe

4. Groupe d'alimentation:

   • Système Start-Stop
   • Moteur : 8 kW
   • Unité de lecture de longueur : double vérin pneumatique avec encodeur
   • Galets de centrage et plateforme en aluminium

5. Cisailles coupantes:

   • Commande : frein-embrayage
   • Moteur : 7,5 CV

6. Tapis roulant:

   • Moteur : 4,8 kW
   • Vitesse : sortie de ligne et survitesse

7. Empileur de colis:

   • Dimensions de la feuille : Largeur. Min. 350 mm - Max. 1500 mm ; Longueur Min. 1000 mm - Max.
   • Indicateurs mobiles : centraux et latéraux, avec système de lecture laser
   • Poids maximum du colis : 3 t

8. Convoyeur à rouleaux de pesée de déchargement:

   • Poids maximum : 5 t
   • Mouvement longitudinal : motorisé

Procédure d'utilisation

L'utilisation du Sacma est intuitive et nécessite que l'opérateur suive ces étapes :

1. Préparation du matériel : Placer la bobine dans l'ensemble bobine et régler sa tension.
2. Configuration de la machine : Configurez les paramètres de largeur et d'épaisseur via les commandes hydrauliques.
3. Démarrage du processus : Activez le moteur principal et réglez la vitesse souhaitée.
4. Contrôle qualité : Utilisez des photocellules pour surveiller le processus et vous assurer que la tôle est correctement aplatie.
5. Déchargement du matériel : utilisez l'empileur pour disposer les feuilles emballées en toute sécurité.

Accessoires assortis

niveleur Sacma peut être équipé de divers accessoires pour optimiser la productivité, tels que :

• Systèmes d'automatisation pour le chargement et le déchargement.
• Dispositifs de contrôle de qualité.
• Panneaux de contrôle avancés pour la gestion à distance.

Formules pour des paramètres d'utilisation optimaux

Pour obtenir des performances optimales du Sacma , il est important de considérer certains paramètres mathématiques :

• Vitesse d'alimentation : Varie en fonction de l'épaisseur et de la largeur du matériau.
• Pression de travail : Déterminée par le type de matériau et son épaisseur. Formule : P=FAP = \frac{F}{A} $P$ $=$ A F ​Où FF $F$ est la force appliquée et AA $A$ est la surface du matériau.

Matériaux réalisables

La Sacma est idéale pour le traitement de différents types de tôles, notamment :

• Acier au carbone
• Acier inoxydable
• Aluminium
• Matériaux composites

Entretien

Pour garantir une longue durée de vie au Sacma , il est recommandé de :

• Effectuer des contrôles réguliers des composants hydrauliques et mécaniques.
• Lubrifiez les points mobiles.
• Vérifiez l'alignement des rouleaux et la tension de la bobine.

Sécurité et réglementation

niveleur Sacma ne présente pas les indications de conformité CE, il est indispensable :

• Évaluer la machinerie et apporter des modifications pour l'adapter à la réglementation en vigueur.
• Installez des dispositifs de sécurité tels que des protections mécaniques et des interrupteurs d'urgence.

Comment évaluer une bonne voiture d'occasion

Lors de l’achat d’un niveleur d’occasion, il est important de considérer :

• Etat général de la machine (usure et entretien).
• Historique des opérations et des réparations.
• Disponibilité de la documentation technique.

Secteurs d'utilisation

niveleur Sacma trouve des applications dans divers secteurs industriels, notamment :

• Secteur de la métallurgie
• Fabrication de composants automobiles
• Production de structures métalliques

Avantages de l’achat d’occasion

niveleur Sacma offre plusieurs avantages, notamment :

• Prix ​​compétitif par rapport au neuf.
• Possibilité de personnalisation selon les besoins spécifiques.
• Plus grande disponibilité des pièces de rechange et de l'assistance.

niveleuse Sacma est un excellent choix pour ceux qui recherchent une machine fiable et performante. Ne manquez pas l'occasion de faire une bonne affaire en investissant dans une machine de qualité !
