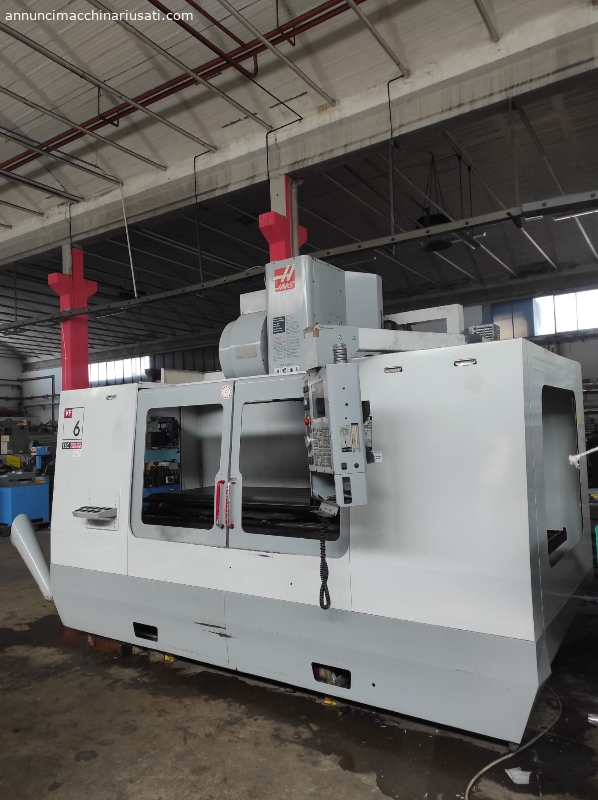

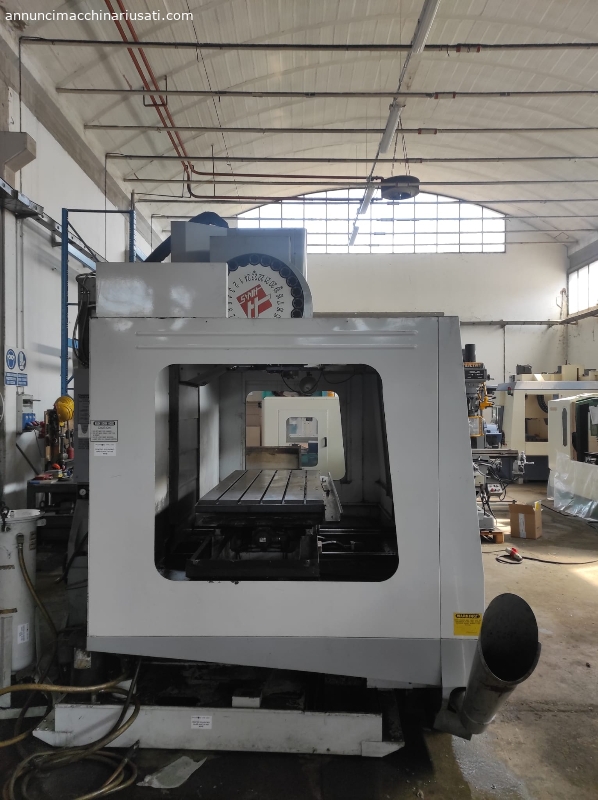

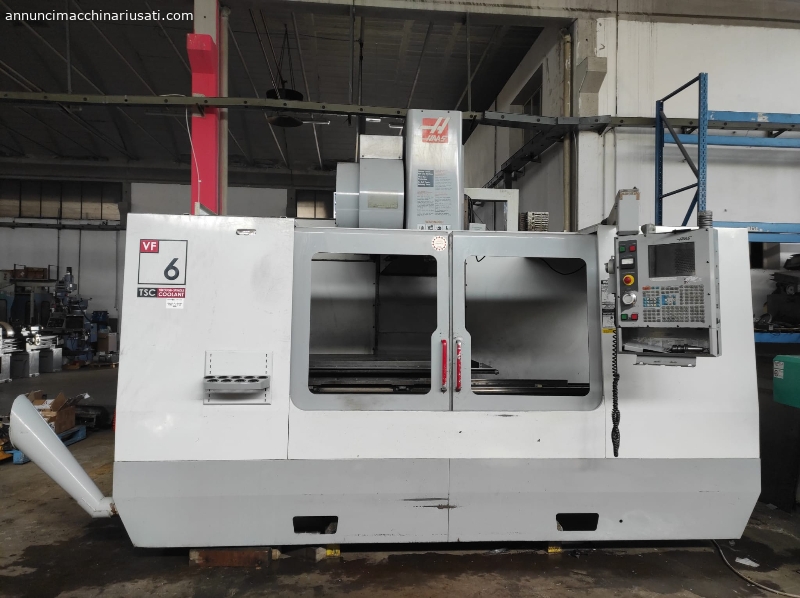

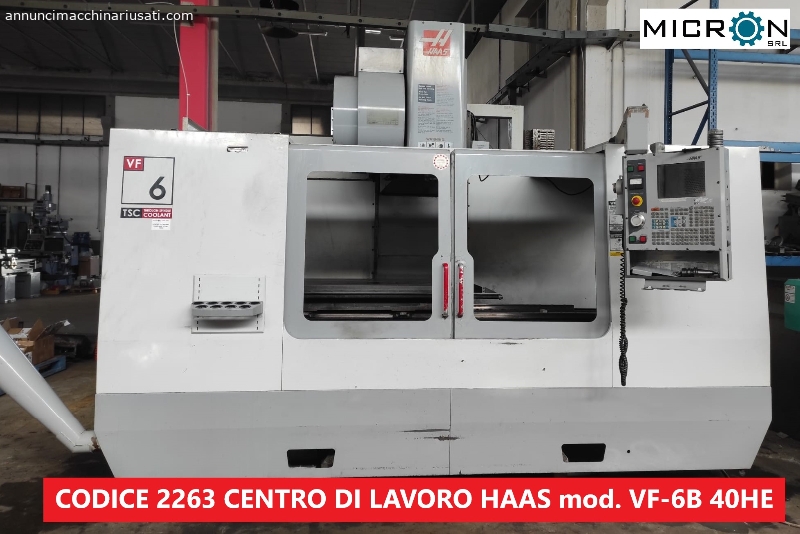

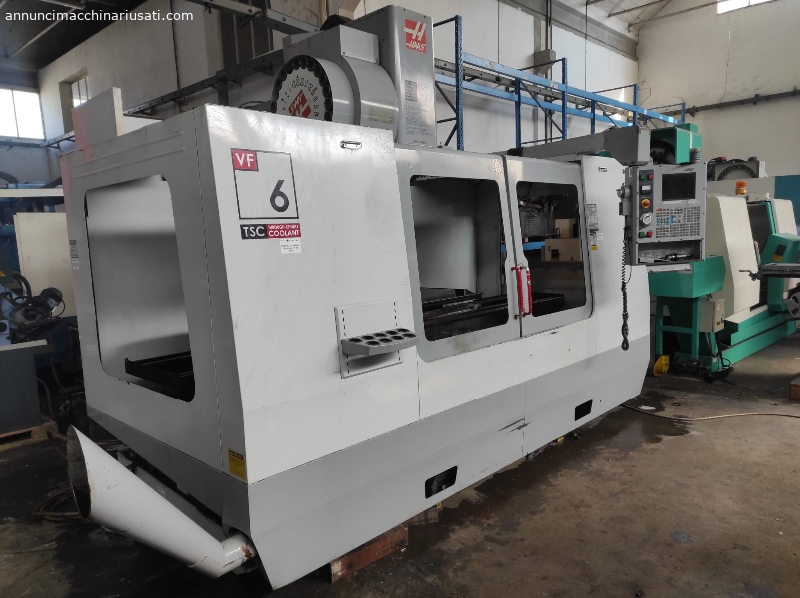

Marca: Haas
Modello: VF-6B / 40 HE
Numero seriale: 31759
Controllo numerico: Haas
Anno di costruzione: 05/2003

TAVOLA
Dimensioni tavola: 1626 x 711 mm
Numero di cave a T standard: 5
Larghezza cava a T: da 15.90 a 16 mm
Interasse cava a T: 125 mm
Peso massimo sulla tavola: 1814 kg

CORSE
Corsa asse x: 1626 mm
Corsa asse y: 813 mm
Corsa asse z: 762 mm
Min. dalla punta del mandrino alla tavola: 102 mm
Max. dalla punta del mandrino alla tavola: 864 mm

MANDRINO
Potenza max. nominale: 22.4 Kw
Velocità massima: 8100 rpm
Coppia massima: 122 Nm - 2000 rpm
Coppia massima con cambio gamma opzionale: 339 Nm - 450 rpm
Sistema di azionamento: Inline Direct-Drive
Cono: CT o BT 40
Lubrificazione cuscinetto: Air / Oil Injection
Raffreddamento: Liquid Cooled

SPECIFICHE ELETTRICHE
Velocità mandrino: 8100 rpm
Sistema di azionamento: Inline Direct-Drive
Potenza mandrino: 22.4 Kw
Tensione d’ingresso CA (trifase) - bassa: 220 VAC
Ampere a pieno carico (trifase) - basso: 70 A
Input AC voltage (3 fasi) - alto: 440 VAC
Full load Amps (3 fasi) - alto: 35 A

AVANZAMENTI
Taglio massimo: 12,7 m/min.
Avanzamenti in rapido sull’asse x: 15.2 m/min.
Avanzamenti in rapido sull’asse y: 15.2 m/min.
Avanzamenti in rapido sull’asse z: 1.,2 m/min.

MOTORI ASSI
Spinta massima asse x: 15124 N
Spinta massima asse y: 15124 N
Spinta massima asse z: 24910 N

FABBISOGNO D’ARIA
Aria richiesta: 113 l/min. - 6,9 bar
Manicotto pneumatico in linea: 3/8 in
Giunto (per aria) 3/8 in
Pressione minima aria: 5.5 bar
MOTORI ASSI
Spinta massima asse x: 15124 N
Spinta massima asse y: 15124 N
Spinta massima asse z: 24910 N

FABBISOGNO D’ARIA
Aria richiesta: 113 l/min. - 6,9 bar
Manicotto pneumatico in linea: 3/8 in
Giunto (per aria) 3/8 in
Pressione minima aria: 5.5 bar
MOTORI ASSI
Spinta massima asse x: 15124 N
Spinta massima asse y: 15124 N
Spinta massima asse z: 24910 N

FABBISOGNO D’ARIA
Aria richiesta: 113 l/min. - 6,9 bar
Manicotto pneumatico in linea: 3/8 in
Giunto (per aria) 3/8 in
Pressione minima aria: 5.5 bar
