Dobladora de chapa Schiavi RG 25-12

Introducción

La curvadora de chapa Schiavi RG 25-12 es una máquina usada altamente funcional, conocida por su robustez y fiabilidad. Este modelo, Schiavi RG 25-12, está diseñado para realizar un curvado preciso de chapa con una potencia y capacidad que lo hacen apto para diversos sectores industriales. En esta ficha técnica exploraremos las principales características del Schiavi RG 25-12, analizando sus especificaciones técnicas, componentes y métodos de uso.

Descripción visual y construcción.

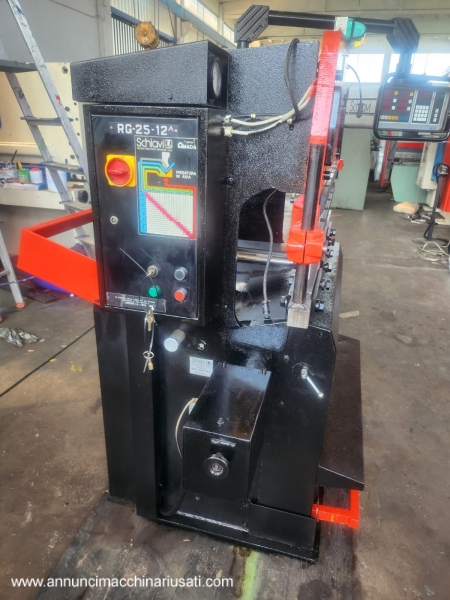

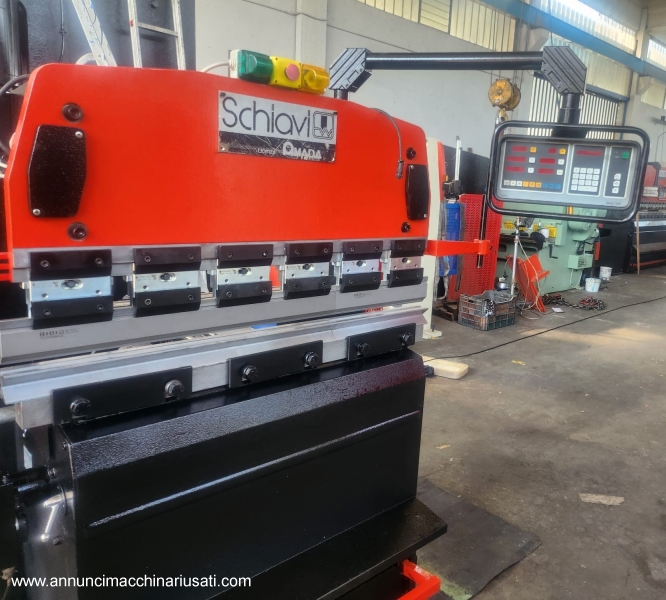

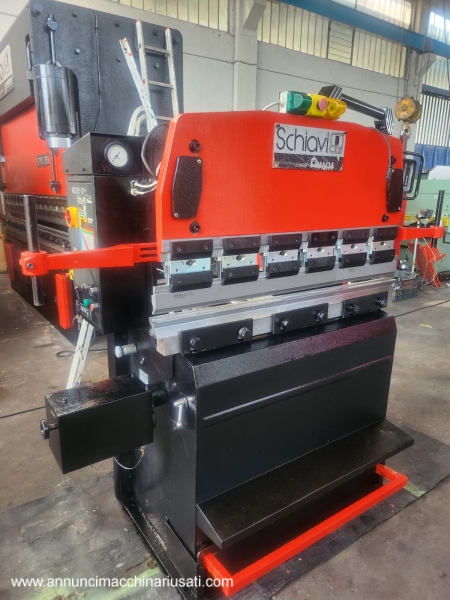

La plegadora Schiavi RG 25-12 tiene una estructura sólida y compacta. La máquina está construida para garantizar estabilidad y precisión durante el proceso de plegado. Externamente, parece una máquina robusta con una base bien diseñada y componentes bien ensamblados. Las generosas dimensiones de la máquina se reflejan en sus dimensiones totales:

• Dimensiones totales : Largo (L) 1310 mm x Ancho (l) 1000 mm x Alto (h) 1715 mm.

El banco de trabajo y las cuchillas están diseñados para soportar cargas elevadas y garantizar resultados duraderos. La máquina dispone de un tope trasero motorizado que facilita la alineación de las piezas a doblar.

Componentes principales

La Schiavi RG 25-12 se compone de varios componentes esenciales:

• Cilindros Hidráulicos : Se utilizan para aplicar la fuerza necesaria para doblar chapa. Estos cilindros son cruciales para el funcionamiento hidráulico de la máquina.
• Hoja superior e inferior : Fabricadas en acero endurecido para garantizar cortes y dobleces precisos y duraderos.
• Registro trasero motorizado : Permite ajustes automáticos para mejorar la precisión del plegado.
• Sistema de Control de Velocidad : Regula la velocidad de aproximación, trabajo y retorno del pistón.

Datos técnicos

• Marca y Modelo : Schiavi RG 25-12
• Longitud de plegado : 1200 mm
• Poder de flexión : 25 toneladas
• Hueco lateral : 200 mm
• Distancia entre montantes : 1020 mm
• Carrera máxima : 100 mm
• Luz máxima entre las tablas : 300 mm.
• Velocidad de aproximación : 17 mm/seg.
• Velocidad de trabajo : 17 mm/seg.
• Velocidad de retorno : 80 mm/seg.
• Registro trasero : Motorizado
• Corriente de alimentación : 380 V.
• Potencia del motor : 4kW
• Peso de la máquina : 1300 kg

Procedimiento de uso

Para utilizar la plegadora Schiavi RG 25-12:

1. Preparación : Asegúrese de que la máquina esté instalada sobre una base estable y que la fuente de alimentación esté conectada correctamente.
2. Carga de la chapa : Coloque la pieza de chapa en el banco de trabajo y alinéela utilizando el tope trasero motorizado.
3. Programación : Configure los parámetros de plegado (longitud, ángulo y fuerza) a través del panel de control.
4. Ejecución : Inicia el ciclo de plegado. La máquina aplicará la fuerza necesaria para doblar la chapa según las especificaciones establecidas.
5. Retirar la Pieza : Una vez completado el plegado, retirar la pieza y comprobar la calidad del pliegue.

Accesorios a juego

• Guías de Doblado Adicionales : Para manipular piezas de diferentes formas y tamaños.
• Sistemas de Fijación : Para mantener la chapa en posición durante el plegado.
• Instrumentos de Medición y Control : Para comprobar la precisión de los dobleces.

Fórmulas matemáticas para parámetros de uso óptimo

Para optimizar el uso de la carpeta, considere:

• Fuerza requerida para doblar : F=L⋅t2⋅σKF = \frac{L \cdot t^2 \cdot \sigma}{K} $F$ $=$ K L ⋅ t 2 ⋅ σ

  • Donde FF $F$ es la fuerza requerida, LL $L$ es la longitud de la chapa, tt $t$ es el espesor de la chapa, σ\sigma $\sigma$ es la resistencia a la tracción del material y KK $K$ es un factor de corrección.

• Capacidad de doblado : Asegúrese de que la pieza de trabajo no exceda la capacidad de 25 toneladas para garantizar el buen funcionamiento de la máquina.

Materiales viables

La Schiavi RG 25-12 es adecuada para procesar diversos materiales metálicos, incluidos aceros, aluminio y aleaciones ligeras. Está diseñado para doblar chapas de espesores y longitudes compatibles con una capacidad de 25 toneladas y una longitud de plegado de 1200 mm.

Mantenimiento

Para garantizar una larga vida útil y un funcionamiento óptimo:

• Inspección hidráulica : revise periódicamente el sistema hidráulico en busca de fugas y desgaste.
• Lubricación : Mantener bien lubricadas las piezas móviles y las guías.
• Limpieza : Quitar residuos de material y polvo del banco y de las cuchillas.
• Verificación eléctrica : Verifique el sistema eléctrico y las conexiones para asegurarse de que estén en buenas condiciones.

Evaluación de un buen coche usado

<a i=0>Costo reducido</a> <a i=1>: El precio de una máquina usada es generalmente más bajo que el de una nueva.</a>

• Condición externa : Examine la máquina en busca de signos de desgaste o daños.
• Prueba funcional : asegúrese de que todas las funciones, como el sistema hidráulico y el tope trasero, estén operativas.
• Documentación : Comprobar la presencia de documentación de mantenimiento y revisión.

Sectores de uso

La curvadora Schiavi RG 25-12 se utiliza habitualmente en:

• Industria metalúrgica
• Construcción de componentes estructurales
• Sector de la automoción : Para la producción de piezas metálicas de precisión.

Ventajas de comprar usados

Comprar una plegadora Schiavi RG 25-12 usada ofrece numerosas ventajas:

• Costo reducido : El precio de una máquina usada es generalmente más bajo que el de una nueva.
• Fiabilidad : Si se mantiene bien, una máquina usada puede ofrecer un rendimiento excelente.
• Revamping : Una máquina usada completamente revisada puede equivaler a una nueva a un coste menor.

Esta hoja de datos proporciona una descripción completa de la máquina dobladora Schiavi RG 25-12, destacando sus especificaciones, funcionamiento y mejores prácticas para la compra y el mantenimiento de una máquina usada.
