Torno Vertical Daewoo PUMA V 300
Introducción al torno
El torno vertical Daewoo PUMA V 300 es una máquina herramienta usada de alta calidad, diseñada para ofrecer precisión y confiabilidad en operaciones de torneado vertical. Este torno, instalado en 2001, está especialmente indicado para trabajar piezas de gran diámetro y altura. La máquina es conocida por su robustez y alto rendimiento, lo que la convierte en una buena opción para diversas aplicaciones industriales.

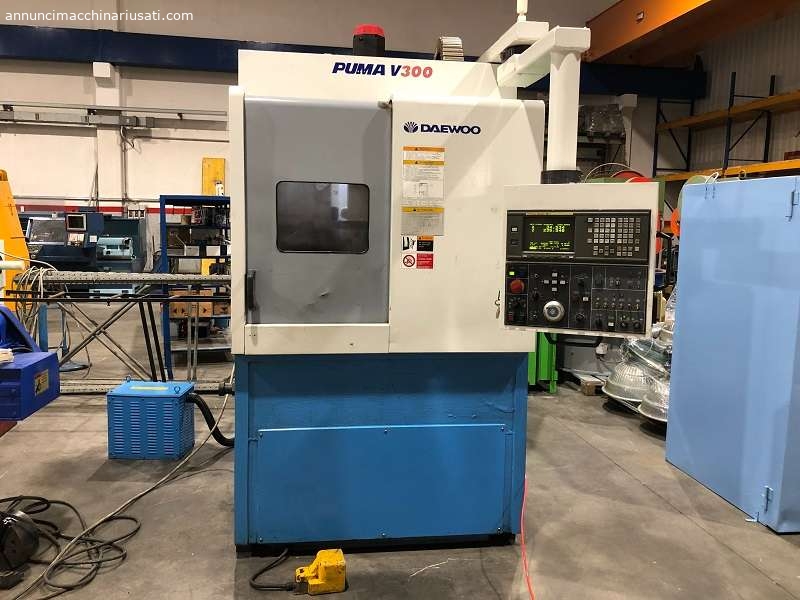

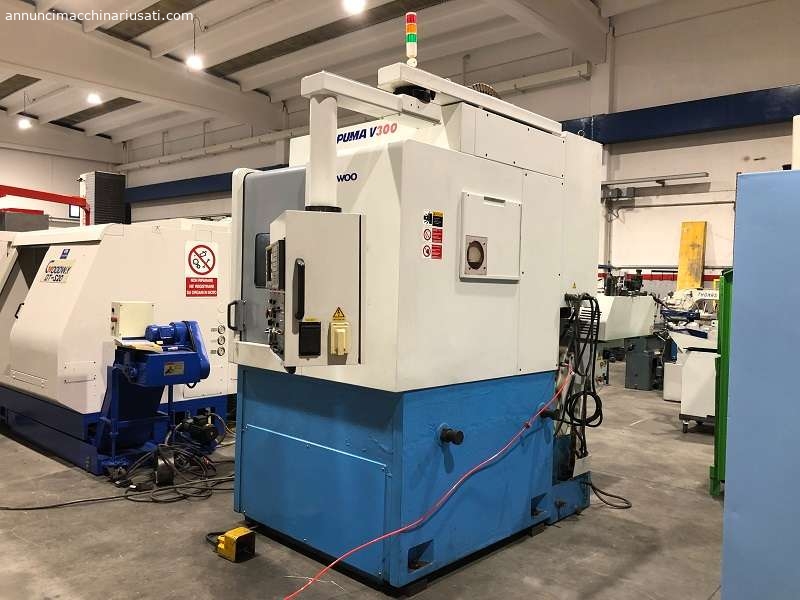

Apariencia visual y construcción
El torno Daewoo PUMA V 300 tiene un diseño sólido y compacto, propio de las máquinas herramienta verticales. Visualmente, la máquina aparece como una estructura imponente con un gran banco de trabajo y un husillo colocado verticalmente. Está equipado con una torreta con ocho estaciones de herramientas, lo que permite una gran flexibilidad en el mecanizado.
Componentes principales:
- Husillo: Posicionado verticalmente, permite el montaje y rotación de la pieza.
- Carro y Ejes: Permiten el movimiento de la pieza y de la herramienta en sentido longitudinal y transversal.
- Torreta: Equipada con ocho estaciones de herramientas, ofrece la posibilidad de realizar diversas operaciones de torneado.
- Sistema de Control: Fanuc 18-T, para un control preciso de las operaciones de giro.
Especificaciones técnicas
Capacidad:
- Diámetro autocentrante: 305 mm
- Diámetro de rotación en el banco: 550 mm
- Diámetro de giro máx.: 410 mm
- Altura máxima de giro: 420 mm.
Carreras de los Ases:
- Eje X: 220 mm
- Eje Z: 420 mm
Huso:
- Nariz del husillo: ASA 8
- Velocidad de rotación: Hasta 3.200 rpm
Motor:
- Potencia del motor AC (cont./30 min.): 18,5 kW
Torreta:
- Número de herramientas: 8
- Diámetro de perforación: 50 mm
- Sección de herramienta: 25 mm
Sistema de control:
- Marca: Fanuc
- Modelo: 18-T
Accesorios y Equipos:
- Evacuador de virutas: Incluido para la gestión de residuos de procesamiento.
- Herramientas y portaherramientas: Se suministran con la máquina.
- Manuales: Completos con documentación de uso y mantenimiento.
- Declaración de Conformidad CE: Incluida, asegurando que la máquina cumple con la normativa europea.
Dimensiones y peso:
- Longitud: 1824 milímetros
- Ancho: 2595 mm
- Altura: 2718 milímetros
- Peso: 5.500 kilos
Procedimiento de uso
El torno Daewoo PUMA V 300 está diseñado para funcionar de manera eficiente y precisa. Para utilizar la máquina correctamente:
- Preparación: Verifique que el torno esté correctamente alineado y que todos los componentes estén en buenas condiciones.
- Montaje de la Pieza: Fijar la pieza en el mandril, asegurándose de que quede bien centrada.
- Configuración de herramientas: seleccione e instale herramientas en la torreta. Configurar las estaciones de herramientas necesarias para el mecanizado deseado.
- Configuración de parámetros: utilice el control Fanuc 18-T para configurar las velocidades de rotación y los recorridos del eje de acuerdo con las especificaciones de mecanizado.
- Ejecución de Mecanizado: Inicia el proceso de torneado y monitorea las operaciones, realizando los ajustes necesarios.
Accesorios a juego
El torno Daewoo PUMA V 300 puede equiparse con diversos accesorios para mejorar sus capacidades:
- Dispositivos de Medición: Para mayor precisión en el procesamiento.
- Soportes Adicionales: Para asegurar la estabilidad de la pieza durante el procesamiento.
- Herramientas Especializadas: Adecuadas para materiales u operaciones específicas.
Fórmulas para un uso óptimo
Para optimizar el rendimiento del torno es útil considerar las siguientes fórmulas:
- Velocidad de corte (Vc): Vc = (π × D × N) / 1000, donde D es el diámetro de la pieza y N es la velocidad de rotación en rpm.
- Avance (f): f = (V/N) × 1000, donde V es el avance por revolución y N es la velocidad de rotación.
Materiales viables
El torno Daewoo PUMA V 300 es capaz de procesar diferentes tipos de materiales, entre ellos:
- Metales: Acero, aluminio, latón.
- Plásticos: Nylon, Teflón, Polietileno.
- Aleaciones: Aleaciones especiales y composites.
Mantenimiento
El mantenimiento periódico es fundamental para garantizar el buen funcionamiento del torno:
- Limpieza: Retire las virutas y los residuos después de cada uso.
- Lubricación: Verifique y reemplace los lubricantes según las especificaciones del fabricante.
- Inspección: Comprobar periódicamente el desgaste del mandril y de las herramientas, y sustituirlos si es necesario.
Evaluación de Bien Usado
Para asegurarse de que su torno usado sea de buena calidad:
- Condiciones Generales: Comprobar la ausencia de daños y el correcto funcionamiento de los componentes.
- Documentación: asegúrese de que exista un registro de mantenimiento preciso y actualizado.
- Prueba de funcionamiento: realice una prueba para confirmar que la máquina funciona correctamente y con precisión.
Sectores de uso
El torno Daewoo PUMA V 300 es versátil y puede utilizarse en diversos sectores:
- Industria Metalmecánica: Para la producción de componentes de precisión.
- Talleres Mecánicos: Para el mecanizado de piezas complejas y personalizadas.
- Industria Aeroespacial y Automoción: Para componentes de alta precisión y resistencia.
¿Por qué comprar usados?
Comprar un torno Daewoo PUMA V 300 usado puede resultar ventajoso por varios motivos:
- Menor costo: El precio de una máquina usada es significativamente menor que el de una nueva.
- Depreciación reducida: las máquinas usadas ya han sufrido una depreciación inicial, lo que ofrece una mejor relación calidad-precio.
- Confiabilidad: Si se mantiene bien, un torno usado puede proporcionar un rendimiento confiable y duradero.
En conclusión, el torno vertical Daewoo PUMA V 300 representa una excelente opción para quienes buscan precisión y confiabilidad en los procesos de torneado, con un buen equilibrio entre costo y desempeño, particularmente ventajoso si se compra usado.
