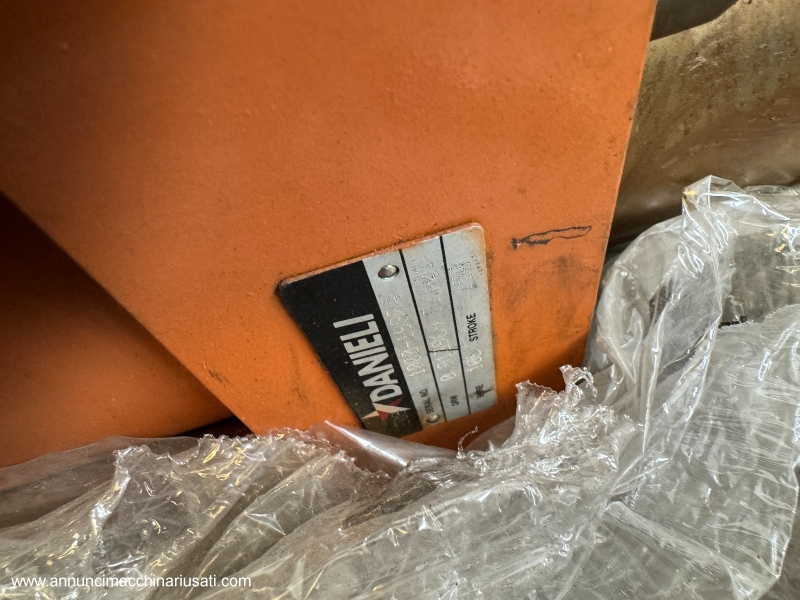

ZYLINDER Bohrung (Zylinderdurchmesser): 108 mm Hub (Ausfahrlänge): 150 mm

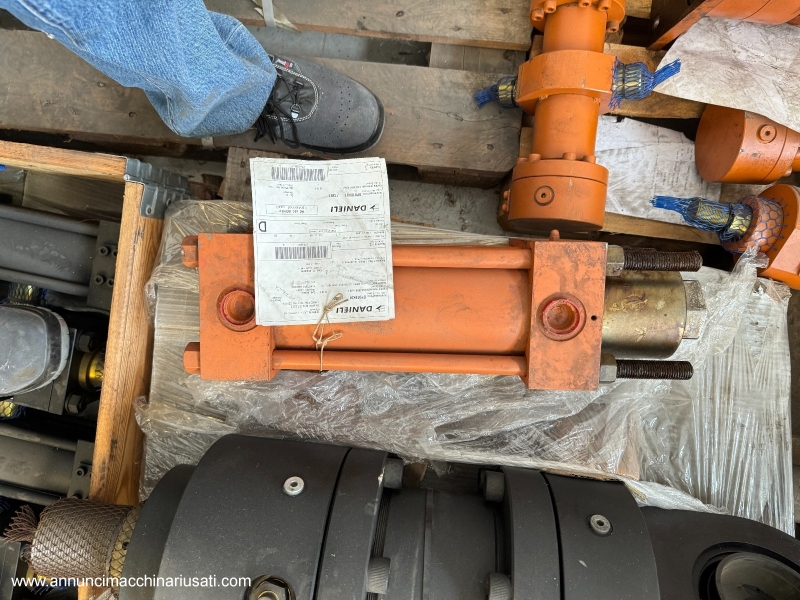

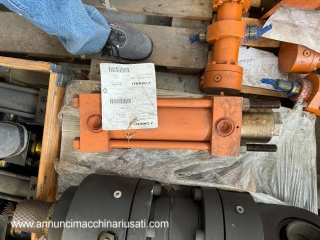

Hydraulikzylinder 1. Allgemeine Beschreibung

Der Hydraulikzylinder mit 108 mm Bohrung und 150 mm Hub ist für industrielle Anwendungen konzipiert, die eine Kombination aus Festigkeit und Präzision erfordern. Dieser Zylinder ist typisch für Anwendungen, bei denen eine erhebliche Schubkapazität in relativ kompakten Räumen erforderlich ist.

2. Materialien und Konstruktion

• Rohr : Hergestellt aus hochfestem Stahl, beispielsweise Kohlenstoffstahl oder Edelstahl. Der Schlauch ist so konstruiert, dass er hohen Drücken standhält und Korrosion widersteht.
• Schaft : Edelstahl oder behandelter Stahl, entworfen, um Verschleiß- und Korrosionsbeständigkeit zu bieten.
• Dichtungen : Hergestellt aus Elastomeren wie Nitril, Viton oder Polyurethan, die Dichtheit und Beständigkeit gegenüber wechselnden Drücken und Temperaturen gewährleisten.
• Köpfe und Flansche : Bearbeiteter oder gegossener Stahl mit Oberflächenbehandlungen, um Festigkeit und Stabilität zu gewährleisten.

3. Maße und Abmessungen

• Bohrung (Zylinderdurchmesser) : 108 mm
• Hub (Auszugslänge) : 150 mm
• Außenabmessungen : Variiert je nach spezifischem Zylinderdesign, einschließlich Zylinderkopf- und Flanschkonfiguration.

4. Mechanische Eigenschaften

• Arbeitsdruck : Liegt typischerweise zwischen 100 bar und 250 bar für Zylinder dieser Größe, je nach Konstruktion und Herstellerspezifikationen.

• Schubkraft : F=A×PF = A \times P $F$ $=$ $A$ $\times$ $P$ Wobei:

  • FF $F$ ist die Kraft (Newton)
  • AA $A$ ist die Fläche des Zylinders (m²)
  • PP $P$ ist der Druck (Pa)

  Flächenberechnung: A=π×(D2)2A = \pi \times \left(\frac{D}{2}\right)^2 $A$ $=$ $\pi$ $\times$ $($ 2 D ​) 2 Für eine Bohrung von 108 mm: A= π×(0,1082)2≈0,00916 m2A = \pi \times \left(\frac{0,108}{2}\right)^2 \ca. 0,00916 \, m^2 $A$ $=$ $\pi$ $\times$ $($ 2 0,108 ​) 2 $\approx$ $\mathrm{0,00916}$ $m$ 2

  Kraftberechnung: Wenn ein Arbeitsdruck von 200 bar (20 MPa) angenommen wird: F=0,00916 m2×20000000 Pa=183.200 NF = 0,00916 \, m^2 \times 20000000 \, Pa = 183.200 \, N $F$ $=$ $\mathrm{0,00916}$ $m$ 2 $\times$ $20000000$ $P$ $a$ $=$ $183$ $,$ $200$ $N$ (ca. 183 kN)

• Ausfahr-/Einfahrgeschwindigkeit : Hängt von der Flüssigkeitsdurchflussrate und der Zylinderkonfiguration ab.

5. Nutzungsbereiche

• Fertigungsindustrie : Wird in Werkzeugmaschinen, Montagegeräten und Pressen verwendet.
• Automobilsektor : Geeignet für Prüf- und Handhabungsanwendungen in Werkstätten und Produktionslinien.
• Energiesektor : Wird in Systemen verwendet, die eine hohe Festigkeit und Zuverlässigkeit erfordern.
• Schwerindustrie : Wird in Hebezeugen und schweren Maschinen verwendet.

6. Vorteile des Kaufs auf Lager

• Sofortige Verfügbarkeit : Ermöglicht Ihnen, Wartezeiten zu verkürzen, die betriebliche Effizienz zu verbessern und Ausfallzeiten zu reduzieren.
• Wettbewerbsfähige Preise : Der Kauf auf Lager kann zu günstigeren Kosten führen als Sonderbestellungen.
• Geringeres Risiko von Unterbrechungen : Gewährleistet die Betriebskontinuität, indem Verzögerungen aufgrund fehlender Komponenten vermieden werden.

7. Marke und Hersteller

Ohne Angabe einer bestimmten Marke bezieht sich das Datenblatt allgemein auf Hydraulikzylinder ähnlicher Größe. Parker Hannifin , Bosch Rexroth und Hydac jedoch zu den führenden Herstellern hochwertiger Hydraulikzylinder. Diese Unternehmen sind für die Innovation und Qualität ihrer Produkte bekannt.

Die Parker Hannifin Corporation ist ein weltweit führender Anbieter von Flüssigkeitskontrolllösungen und Bewegungstechnologien. Parker wurde 1917 gegründet und ist für seine Innovation und Qualität bekannt. Sie bieten eine breite Palette von Produkten für verschiedene industrielle Anwendungen.

8. Berechnung der Leistung bei unterschiedlichen Drücken

Die für den Betrieb des Zylinders erforderliche Leistung kann mithilfe der Formel abgeschätzt werden: P=F×vP = F \times v $P$ $=$ $F$ $\times$ $v$ wobei:

• PP $P$ ist die Leistung (Watt)
• FF $F$ ist die Kraft (Newton)
• vv $v$ ist die Zylindergeschwindigkeit (m/s)

Unter der Annahme einer Ausfahrgeschwindigkeit von 0,1 m/s: P=183.200 N×0,1 m/s=18.320 WP = 183.200 \, N \times 0,1 \, m/s = 18.320 \, W $P$ $=$ $183$ $,$ $200$ $N$ $\times$ $\mathrm{0,1}$ $m$ $/$ $s$ $=$ $18.320$ $W$ $($ $\mathrm{18,3}$ kW)

Abschluss

Der Hydraulikzylinder mit 108 mm Bohrung und 150 mm Hub ist eine robuste und vielseitige Komponente, ideal für industrielle Anwendungen, die Festigkeit und Präzision erfordern. Aufgrund seiner hochwertigen Konstruktion und hohen Spezifikationen ist es für verschiedene Anwendungen geeignet. Der lieferfertige Einkauf ab Lager bietet Vorteile hinsichtlich Verfügbarkeit und Kosten, verbessert die betriebliche Effizienz und reduziert Ausfallzeiten.
