Se sei alla ricerca di un centro di lavoro CNC per serramenti, il CMS Triax 4.50S TCU63-RR, costruito nel 2002, rappresenta un’opportunità straordinaria per chi desidera ottimizzare la produzione con una macchina usata ma ancora altamente performante. Questo modello, conforme alle normative CE, offre prestazioni di eccellenza grazie a una struttura solida e a un’ampia area di lavoro che lo rende versatile per lavorazioni complesse nel settore della falegnameria e della produzione di serramenti in alluminio, legno o PVC.
Visivamente, il CMS Triax 4.50S colpisce per la sua imponente struttura, che si estende su una lunghezza complessiva di 13600 mm con una larghezza di 2500 mm e un’altezza di 2800 mm, rendendolo adatto a grandi spazi di lavoro. Il peso complessivo della macchina è di 6500 kg, a testimonianza della sua robustezza e stabilità, caratteristiche fondamentali per garantire lavorazioni precise e sicure anche su pezzi di grandi dimensioni.
Questo centro di lavoro CNC è dotato di quattro assi controllati: gli assi X, Y e Z garantiscono movimenti rispettivamente di 5000 mm, 1800 mm e 280 mm, con velocità massime di 80 m/min, 60 m/min e 30 m/min. L’asse B, invece, consente una rotazione continua di 360°, particolarmente utile per la gestione di rinvii angolari. Questi dati tecnici assicurano la possibilità di lavorare con precisione su una vasta gamma di materiali e forme.
L’unità operatrice principale è un elettromandrino da 13 kW (pari a 17,5 hp), che può raggiungere una velocità di rotazione massima di 18.000 giri/minuto, supportando lavorazioni ad alta velocità su materiali duri e resistenti. Il mandrino ha un attacco HSK63E, ideale per garantire un serraggio solido e sicuro dell’utensile. Il sistema di raffreddamento a liquido permette al mandrino di mantenere costanti le prestazioni anche durante cicli di lavoro prolungati.

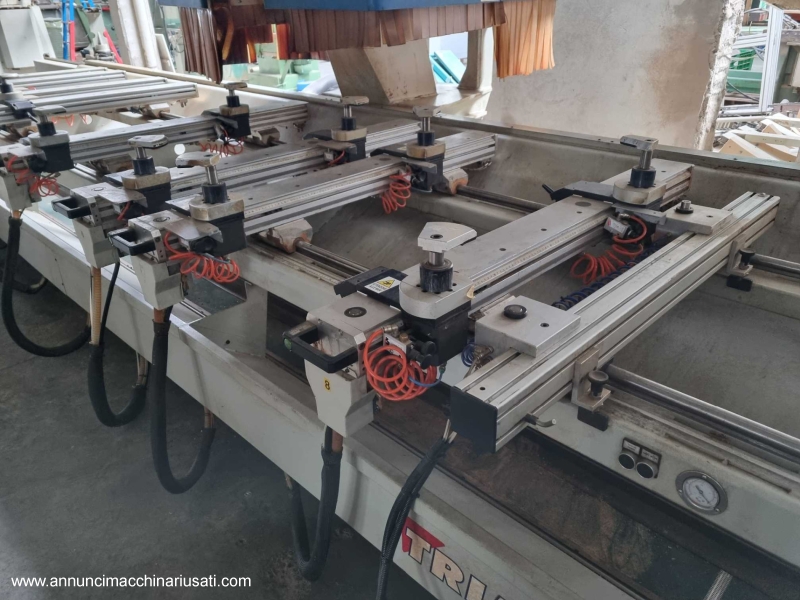

Il CMS Triax 4.50S TCU63-RR si distingue per l’ampia area di lavoro, che misura 5000x1370 mm, e per il piano di lavoro dotato di 8 barre Schmalz e 16 morse, che offrono un’elevata versatilità nel posizionamento dei pezzi da lavorare. Inoltre, la presenza di 8 fermi di riferimento frontali e 2+2 fermi laterali consente un posizionamento preciso dei pezzi, riducendo i tempi di setup.
Il sistema di cambio utensile automatico, con 16 posti a bordo asse Y e 40 posti a bordo asse X, garantisce la possibilità di eseguire lavorazioni complesse senza dover interrompere il ciclo produttivo per il cambio manuale degli utensili. Questo migliora notevolmente l’efficienza operativa, soprattutto in contesti produttivi intensivi.
Gli accessori opzionali includono 4 rinvii angolari che possono ospitare utensili specializzati come lame di 250 mm, punte orizzontali e inclinabili, oltre a frese orizzontali. Questi accessori rendono la macchina adatta a una gamma ancora più ampia di lavorazioni, permettendo di affrontare anche operazioni su angoli e superfici complesse.
Il controllo numerico è affidato a un sistema Fanuc 180-iMA full digital, integrato con un PC e gestito tramite un pannello di comando su carrello mobile, che facilita il controllo dell’intero processo produttivo. Il software intuitivo e affidabile del CNC consente di programmare cicli di lavoro complessi e precisi, ottimizzando i tempi e migliorando la qualità dei prodotti finali.
Per ottenere le migliori prestazioni, è essenziale monitorare e ottimizzare i parametri di lavorazione. Ad esempio, la velocità di taglio (Vc) per una lama da 250 mm si calcola con la formula:
Vc=π⋅D⋅n1000Vc = \frac{\pi \cdot D \cdot n}{1000}
Dove:
Inoltre, la lubrificazione centralizzata automatica e il tappeto motorizzato per lo scarico dei trucioli garantiscono una manutenzione ridotta e una pulizia costante dell'area di lavoro.
La manutenzione regolare del CMS Triax 4.50S TCU63-RR è facilitata dal sistema di lubrificazione automatica centralizzata, che riduce l’usura delle componenti meccaniche e mantiene in efficienza le parti mobili. È inoltre dotato di un condizionatore per l’armadio elettrico, che assicura il corretto funzionamento dei sistemi elettronici anche in ambienti di lavoro con temperature elevate.
Dal punto di vista della sicurezza, la macchina è conforme alle normative CE e dispone di un doppio portellone frontale e recinzioni metalliche laterali, per proteggere l’operatore durante le fasi di lavorazione. Tuttavia, se la macchina fosse utilizzata in ambienti con normative specifiche più rigide, potrebbe essere necessario adattare alcune funzioni per garantire la piena conformità.
Il CMS Triax 4.50S è particolarmente adatto per aziende che operano nel settore della lavorazione di serramenti in legno, alluminio e PVC, ma può essere impiegato anche nella produzione di mobili e altre strutture in legno. Grazie alla sua capacità di eseguire lavorazioni complesse su pezzi di grandi dimensioni, è ideale per chi necessita di precisione e velocità nella produzione.
Acquistare questo macchinario usato rappresenta un’opportunità eccellente, poiché il CMS Triax 4.50S TCU63-RR offre prestazioni paragonabili a quelle di macchine nuove, ma a un costo nettamente inferiore. Con un buon livello di manutenzione, un centro di lavoro come questo può continuare a offrire affidabilità per molti anni, garantendo un ottimo ritorno sull’investimento.
In conclusione, il CMS Triax 4.50S TCU63-RR è una macchina estremamente versatile e robusta, perfetta per chi cerca qualità, precisione e velocità in un centro di lavoro CNC usato. Grazie alle sue caratteristiche tecniche avanzate e alla possibilità di integrare accessori opzionali, si presenta come una soluzione ideale per le aziende che desiderano incrementare la propria produttività a costi contenuti.
