Tsugami BO 325

Prezzo in privato
Telefono

Descrizione

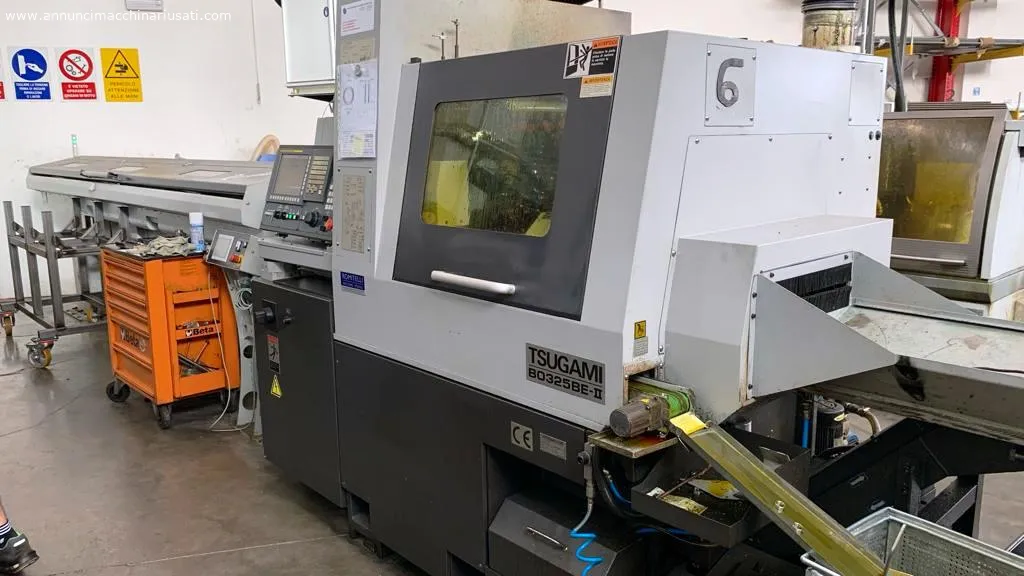

Tornio CNC a Fantina Mobile Tsugami BO325

Introduzione

Il tornio CNC a fantina mobile Tsugami BO325, anno di costruzione 2017, rappresenta una macchina avanzata progettata per garantire precisione e flessibilità nella lavorazione di componenti di alta qualità. Equipaggiato con un controllo Fanuc 32iTB e dotato di numerose funzionalità, il Tsugami BO325 è adatto per applicazioni che richiedono elevate prestazioni e affidabilità. Questa scheda tecnica dettagliata esplora ogni aspetto del Tsugami BO325 usato, fornendo informazioni chiave per valutare il suo stato e le sue capacità.

Aspetto Visivo e Costruttivo

Il Tsugami BO325 si presenta con un design compatto e robusto, caratterizzato da una costruzione solida che riflette la qualità della marca Tsugami. La macchina ha un aspetto moderno, con una finitura metallica e pannelli di controllo ben integrati. Le sue dimensioni relativamente compatte permettono di adattarsi facilmente in spazi produttivi ristretti, senza compromettere le capacità di lavorazione.

Componenti Principali:

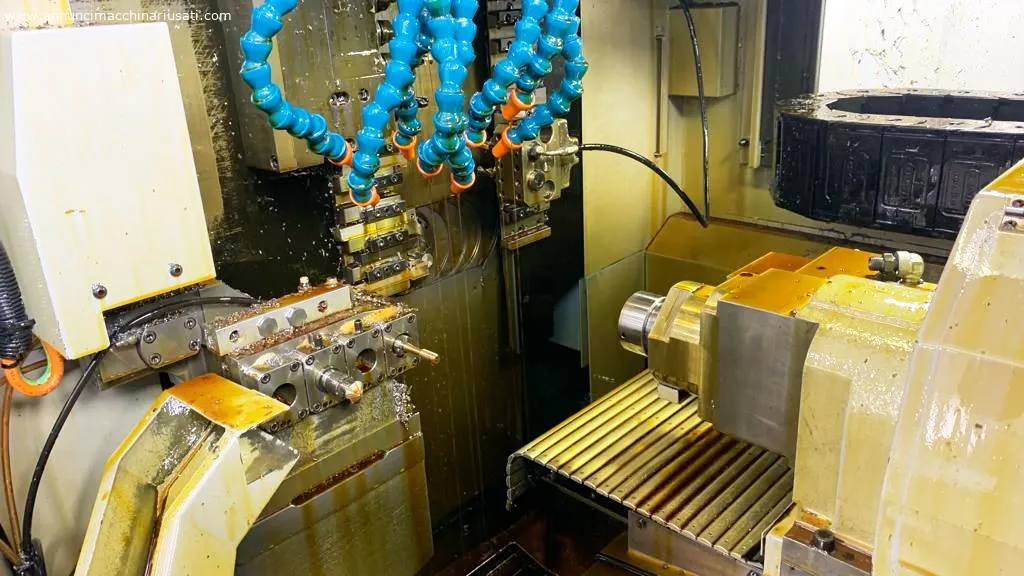

  • Mandrino Principale: Situato centralmente, progettato per gestire operazioni ad alta velocità e precisione.
  • Contromandrino: Posizionato per effettuare lavorazioni simultanee, aumentando la produttività.
  • Assi Controllati: Cinque assi principali più l'asse C per una flessibilità operativa avanzata.
  • Caricatore: Equipaggiato con un caricatore barre Top Record per un'alimentazione continua dei materiali.

Specifiche Tecniche

  • Marca e Modello: Tsugami BO325
  • Anno di Costruzione: 2017
  • Controllo: Fanuc 32iTB
Mandrino Principale:
  • Ø Passaggio Barra: Max 32 mm
  • Velocità del Mandrino: 200 - 8.000 rpm
  • Potenza del Mandrino: 3,7 – 5,5 kW
Contromandrino:
  • Velocità del Contromandrino: 200 - 8.000 rpm
  • Potenza del Contromandrino: 3,7 – 5,5 kW
Lunghezza di Tornitura:
  • Max Lunghezza Tornibile: 310 mm
Assi:
  • Assi Controllati: 5 + Assi C (sia sul mandrino principale che sul contromandrino)
Dimensioni e Peso:
  • Dimensioni: L 2.750 x W 1.280 x H 1.930 mm
  • Peso: 4.500 kg

Caratteristiche Meccaniche

Il Tsugami BO325 è progettato per offrire prestazioni di alta precisione e flessibilità nella lavorazione:

  • Mandrino Principale e Contromandrino: Entrambi operano con una potenza variabile tra 3,7 e 5,5 kW e una velocità regolabile fino a 8.000 rpm, consentendo operazioni rapide e precise.
  • Assi Controllati: La presenza di cinque assi controllati e l’asse C sia sul mandrino principale che sul contromandrino garantiscono una lavorazione complessa e precisa.

Procedimento di Utilizzo

  1. Preparazione della Macchina:

    • Ispezione Iniziale: Verificare il corretto funzionamento dei componenti principali, controllare il livello del refrigerante e la presenza di eventuali trucioli residui.
    • Configurazione: Impostare i parametri di lavorazione nel controllo Fanuc 32iTB, configurando velocità e avanzamenti.
  2. Preparazione del Pezzo:

    • Caricamento: Utilizzare il caricatore barre Top Record per caricare il materiale nel mandrino principale.
    • Programmazione: Inserire il programma CNC per la lavorazione desiderata, regolando i parametri per adattarsi al pezzo e ai materiali.
  3. Operazioni di Tornitura:

    • Avvio: Iniziare il processo di tornitura, monitorando costantemente tramite il pannello di controllo.
    • Regolazioni: Effettuare aggiustamenti in tempo reale se necessario per garantire la qualità e la precisione.
  4. Conclusione del Lavoro:

    • Rimozione del Pezzo: Estrarre il pezzo lavorato e ispezionarlo per assicurarsi che soddisfi le specifiche.
    • Pulizia: Rimuovere i trucioli e pulire la macchina per mantenerla in condizioni ottimali.

Accessori Abbinabili

  • Caricatore Barre: Il Top Record bar loader facilita il carico automatico dei materiali, migliorando l'efficienza produttiva.
  • Scarico Alberi Lunghi: Per gestire lo scarico di pezzi di lunghezza elevata.
  • Evacuatori Trucioli: Il chip conveyor aiuta a rimuovere i trucioli accumulati durante la lavorazione.
  • Pompa Refrigerante: La pompa ad alta pressione da 40 bar assicura un raffreddamento efficace durante la tornitura.

Formule per l’Uso Ottimale

  • Velocità di Taglio (Vc):

    Vc=π×D×n1000Vc = \frac{π \times D \times n}{1000}

    Dove DD è il diametro del pezzo e nn è la velocità di rotazione in rpm.

  • Avanzamento per Minuto (f):

    f=Vfnf = \frac{V_f}{n}

    Dove VfV_f è l’avanzamento per minuto e nn è la velocità di rotazione.

  • Profondità di Taglio (ap):

    ap=Diametro massimo−Diametro minimo2ap = \frac{\text{Diametro massimo} - \text{Diametro minimo}}{2}

Materiali Lavorabili

Il Tsugami BO325 è progettato per lavorare:

  • Metalli: Acciaio, alluminio, ottone, e leghe speciali.
  • Materiali Plastici: Polimeri e compositi.
  • Materiali Speciali: A seconda delle specifiche, può essere adattato per lavorare materiali più complessi.

Manutenzione

  • Manutenzione Periodica: Eseguire controlli regolari sui componenti principali, compresi i mandrini e gli assi.
  • Lubrificazione: Assicurarsi che tutti i meccanismi mobili siano ben lubrificati per evitare usura e malfunzionamenti.
  • Pulizia: Rimuovere i trucioli e mantenere pulita l'area di lavoro per prevenire accumuli che potrebbero danneggiare la macchina.

Valutazione del Buon Usato

  • Condizioni Generali: Verificare che il Tsugami BO325 usato sia in ottime condizioni meccaniche ed elettroniche, con un controllo accurato delle funzioni del CNC e dei componenti mobili.
  • Ore di Utilizzo: Controllare il numero di ore di utilizzo per garantire che la macchina abbia subito un'usura limitata.
  • Documentazione e Accessori: La presenza di tutti gli accessori e la documentazione completa indicano una macchina ben mantenuta.

Settori di Utilizzo

  • Industria Automobilistica: Per la produzione di componenti precisi e complessi.
  • Settore Aerospaziale: Adatto per la lavorazione di parti di alta precisione.
  • Industria di Precisione: Per applicazioni che richiedono alta qualità e tolleranza.

Vantaggi dell’Acquisto Usato

  • Costo Inferiore: L'acquisto di un Tsugami BO325 usato consente di risparmiare rispetto all’acquisto di una macchina nuova senza compromettere le prestazioni.
  • Affidabilità: Tsugami è un marchio noto per la sua qualità e durabilità.
  • Valore Verificato: Un macchinario usato con pochi anni di attività e una buona manutenzione rappresenta un eccellente rapporto qualità-prezzo.

Il tornio CNC a fantina mobile Tsugami BO325, grazie alle sue caratteristiche avanzate e alla qualità costruttiva, è una scelta eccellente per chi cerca precisione e affidabilità in un tornio usato. La sua versatilità lo rende adatto a una vasta gamma di applicazioni industriali, offrendo un ottimo valore per l'investimento.

Dettagli specifici

Continente Europa
Nazione Italia
Regione Abruzzo
Provincia Chieti

Dettagli annuncio

ID annuncio 96891
Categoria Tornio usato
