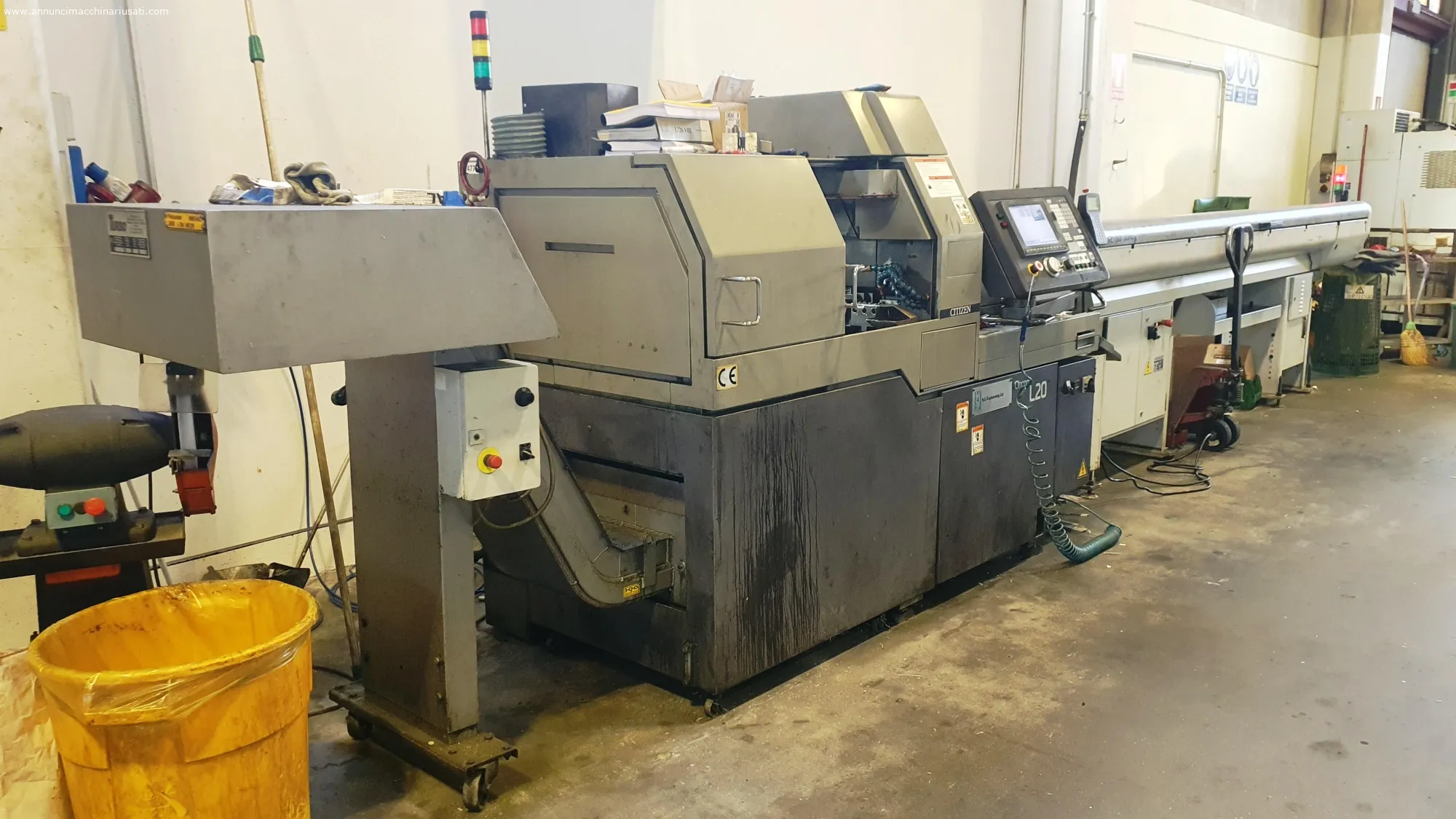

Tornio a Fantina Mobile Usato "CITIZEN L20 V"
Introduzione
Il tornio a fantina mobile CITIZEN L20 V, anno 2005, è un macchinario avanzato progettato per offrire precisione e flessibilità nella lavorazione di pezzi di piccole dimensioni. Questo tornio, con un controllo CNC Mitsubishi M700 e dotato di 5 assi più un asse C, rappresenta una soluzione ideale per applicazioni complesse e di alta precisione. Anche se usato, il CITIZEN L20 V è conosciuto per le sue eccellenti prestazioni e la sua affidabilità nel tempo.
Descrizione Visiva e Costruttiva
Aspetto Visivo: Il CITIZEN L20 V si presenta con un design compatto e moderno, caratterizzato da una struttura metallica grigia e una disposizione efficiente degli elementi. La macchina è progettata per ottimizzare lo spazio e facilitare l'accesso agli operatori, con un'interfaccia utente ben organizzata e facilmente leggibile.
Composizione e Componenti:

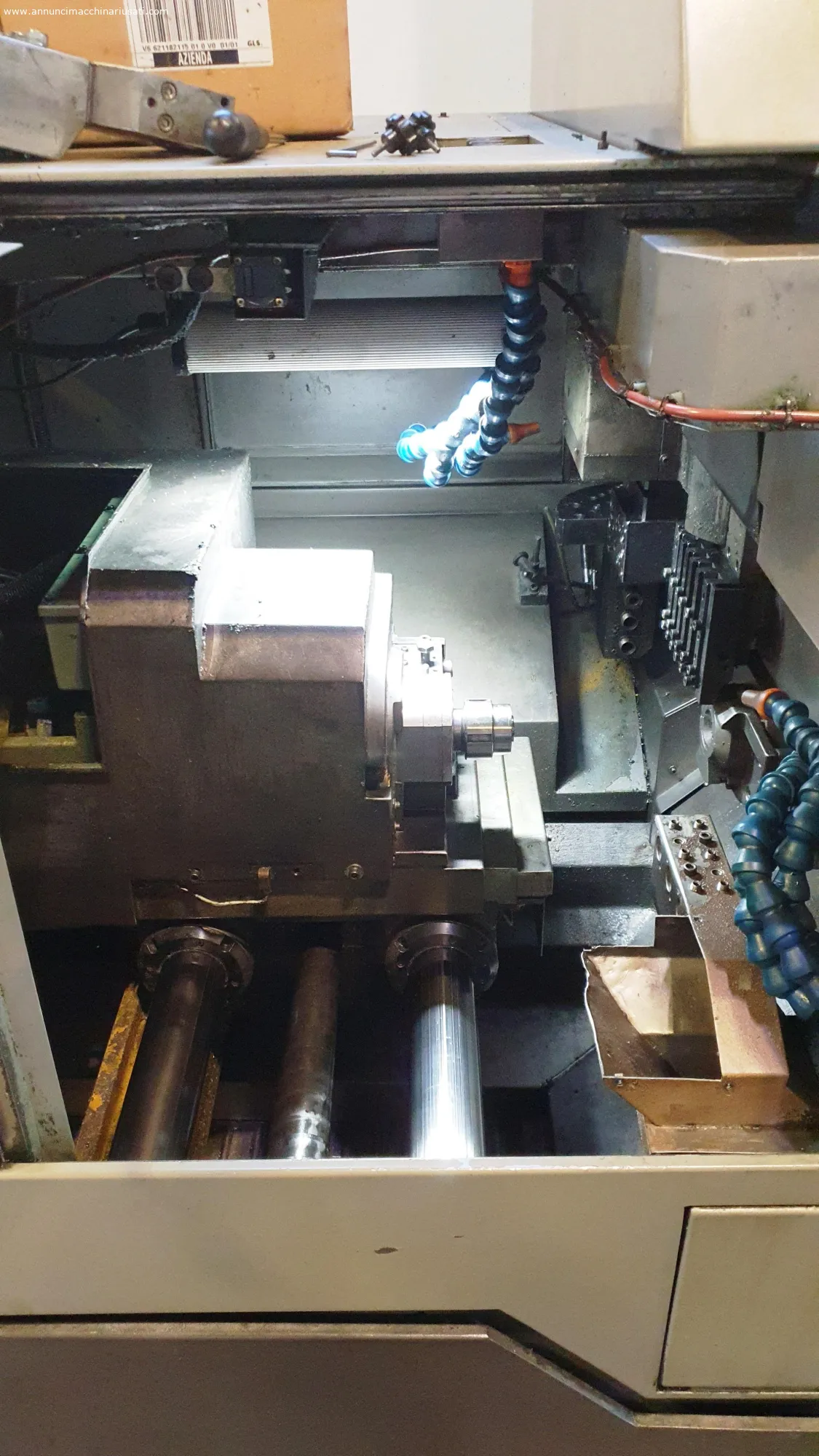

- Mandrino Principale: Offre una grande precisione e potenza, ideale per lavorazioni complesse.

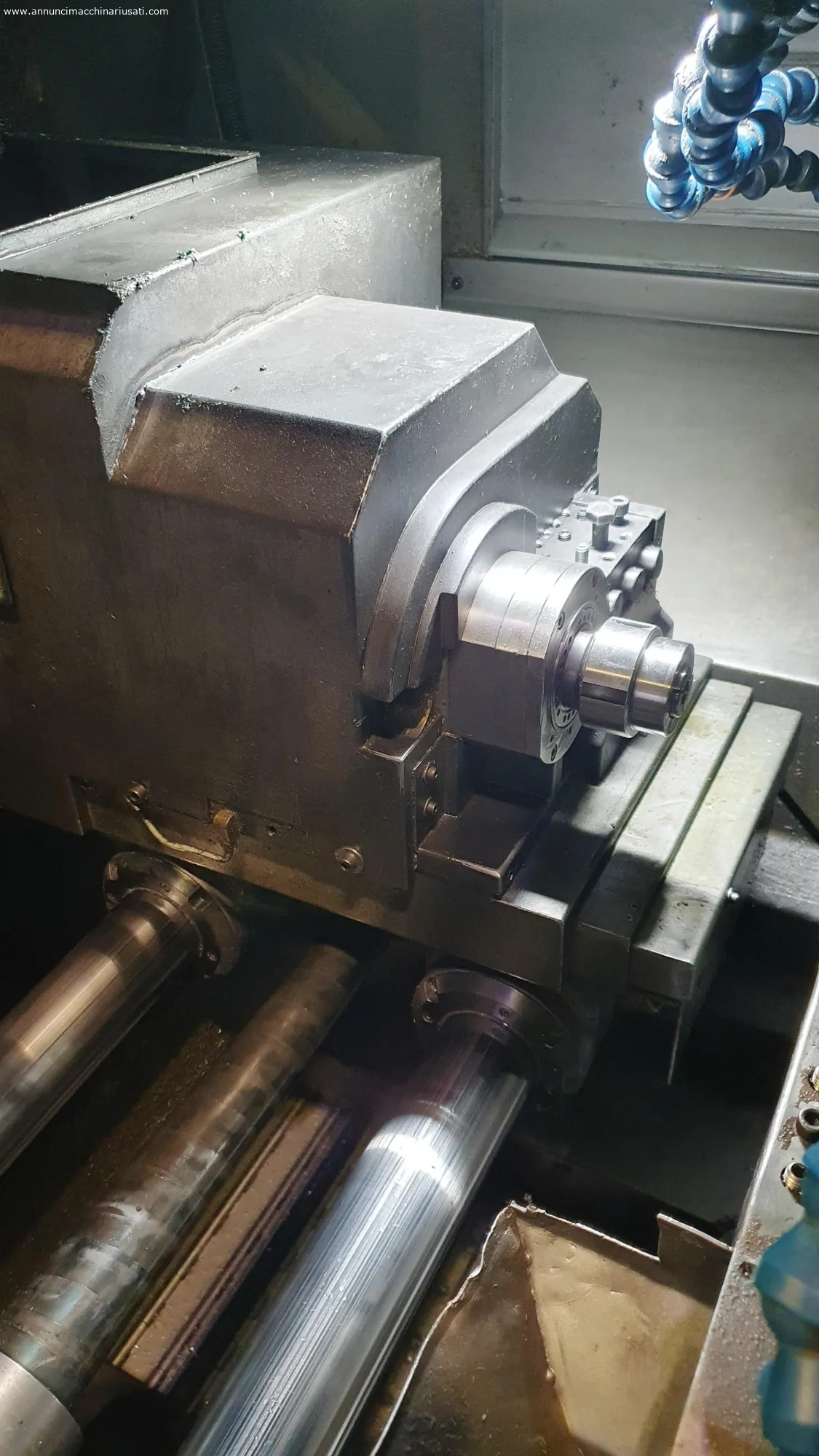

- Contro Mandrino: Per operazioni simultanee e maggiore produttività.
- Asse C: Consente lavorazioni angolari e aumenta la versatilità della macchina.

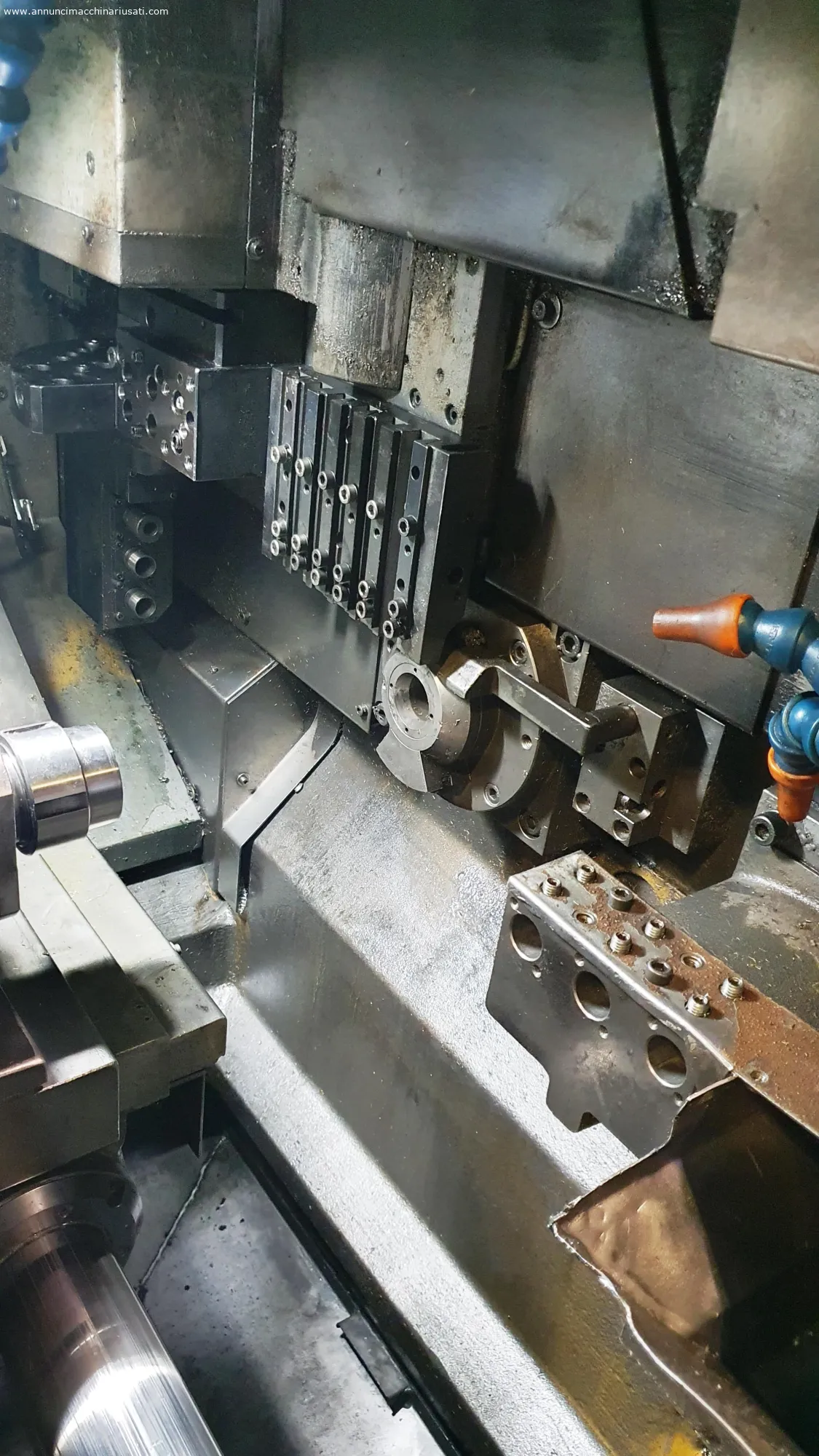

- Utensili Motorizzati: Sia assiali che radialmente orientabili, per una maggiore flessibilità.
Specifiche Tecniche
- Marca e Modello: CITIZEN L20 V
- Anno di Costruzione: 2005
- Numero di Assi: 5 + Asse C

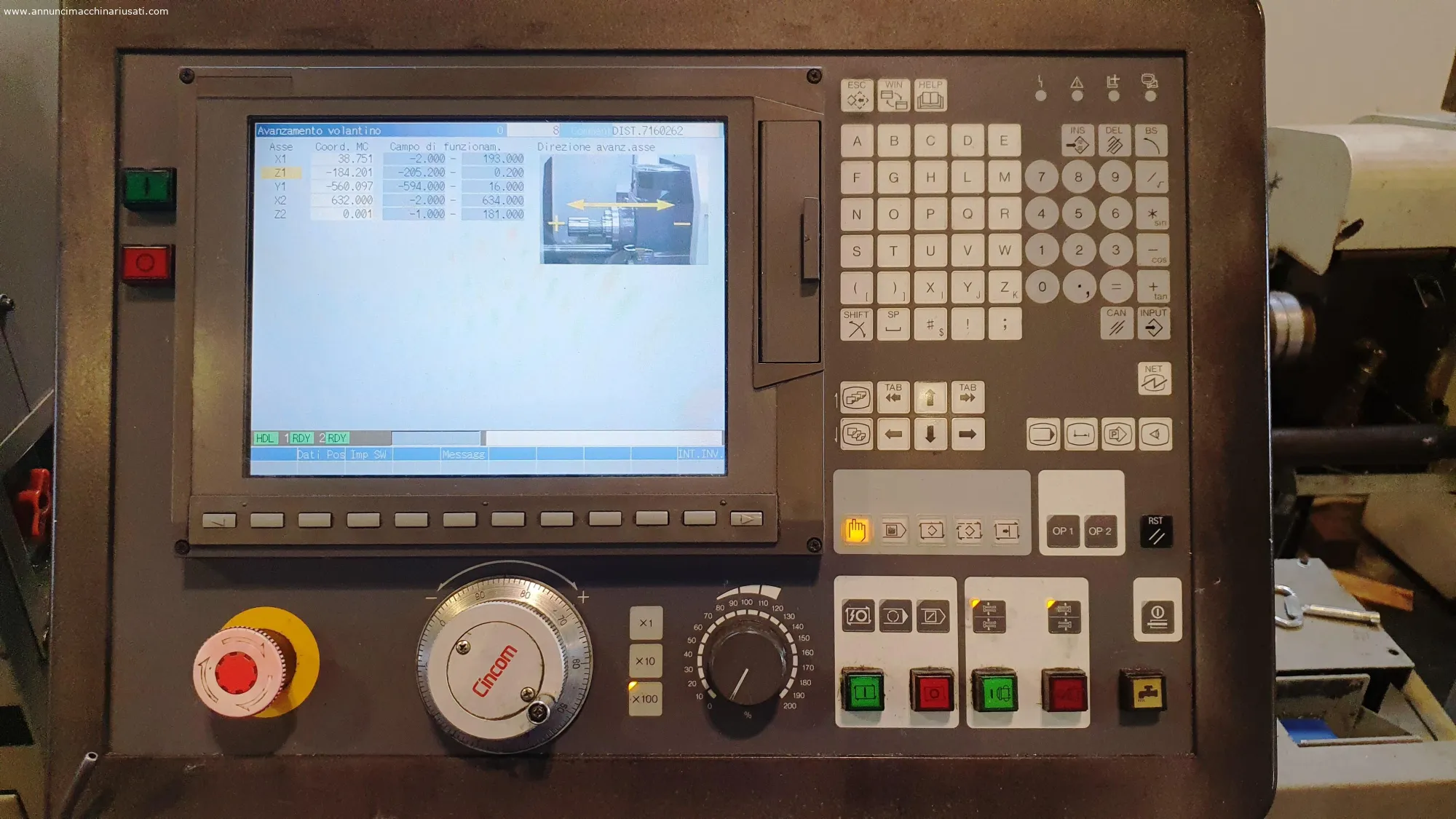

- Controllo CNC: Mitsubishi M700
Mandrino Principale:
- Diametro Massimo della Barra: 20 mm
- Lunghezza Tornibile Massima: 200 mm
- Velocità del Mandrino: 10.000 rpm
- Potenza del Mandrino: 3,7 kW
- Precisione dell'Asse C: 0.001°
Contro Mandrino:
- Diametro Massimo della Barra: 20 mm
- Velocità del Contro Mandrino: 8.000 rpm
- Precisione dell'Asse C: 0.001°
Peso e Dimensioni:
- Area Richiesta: 2.550 x 1.250 mm circa
- Peso della Macchina: 3.000 kg
Caratteristiche Meccaniche
- Mandrino Principale: Dotato di alta precisione e velocità fino a 10.000 rpm, il mandrino principale del CITIZEN L20 V è progettato per gestire operazioni di tornitura complesse con una potenza di 3,7 kW.
- Contro Mandrino: Con una velocità di 8.000 rpm e una precisione di 0.001°, il contro mandrino contribuisce a una lavorazione efficace e di alta qualità.
- Asse C: L'asse C offre una precisione di 0.001°, rendendo possibile la lavorazione angolare e aumentandone la versatilità.
Procedimento di Utilizzo
Preparazione della Macchina:
- Ispezione: Controllare le condizioni generali della macchina e il livello di lubrificazione. Assicurarsi che tutti i componenti siano correttamente allineati.
- Configurazione: Impostare il mandrino principale e il contro mandrino, regolare la velocità di rotazione e la precisione dell'asse C tramite il controllo CNC Mitsubishi M700.
Preparazione del Pezzo:
- Montaggio: Inserire il pezzo da lavorare nel mandrino principale o nel contro mandrino, a seconda delle esigenze.
- Programmazione: Utilizzare il CNC per programmare le operazioni di tornitura, configurando i parametri di velocità, avanzamento e profondità di taglio.
Operazioni di Tornitura:
- Avvio: Avviare la macchina e monitorare il processo tramite il display del CNC. Utilizzare il visualizzatore per verificare le dimensioni e la qualità della lavorazione.
- Controllo: Effettuare eventuali regolazioni durante l'operazione per mantenere la precisione e la qualità del pezzo lavorato.
Conclusione del Lavoro:
- Rimozione del Pezzo: Dopo la lavorazione, rimuovere il pezzo e ispezionarlo per assicurarsi che soddisfi le specifiche.
- Pulizia: Rimuovere i trucioli e pulire l'area di lavoro per mantenere la macchina in buone condizioni.
Accessori Abbinabili

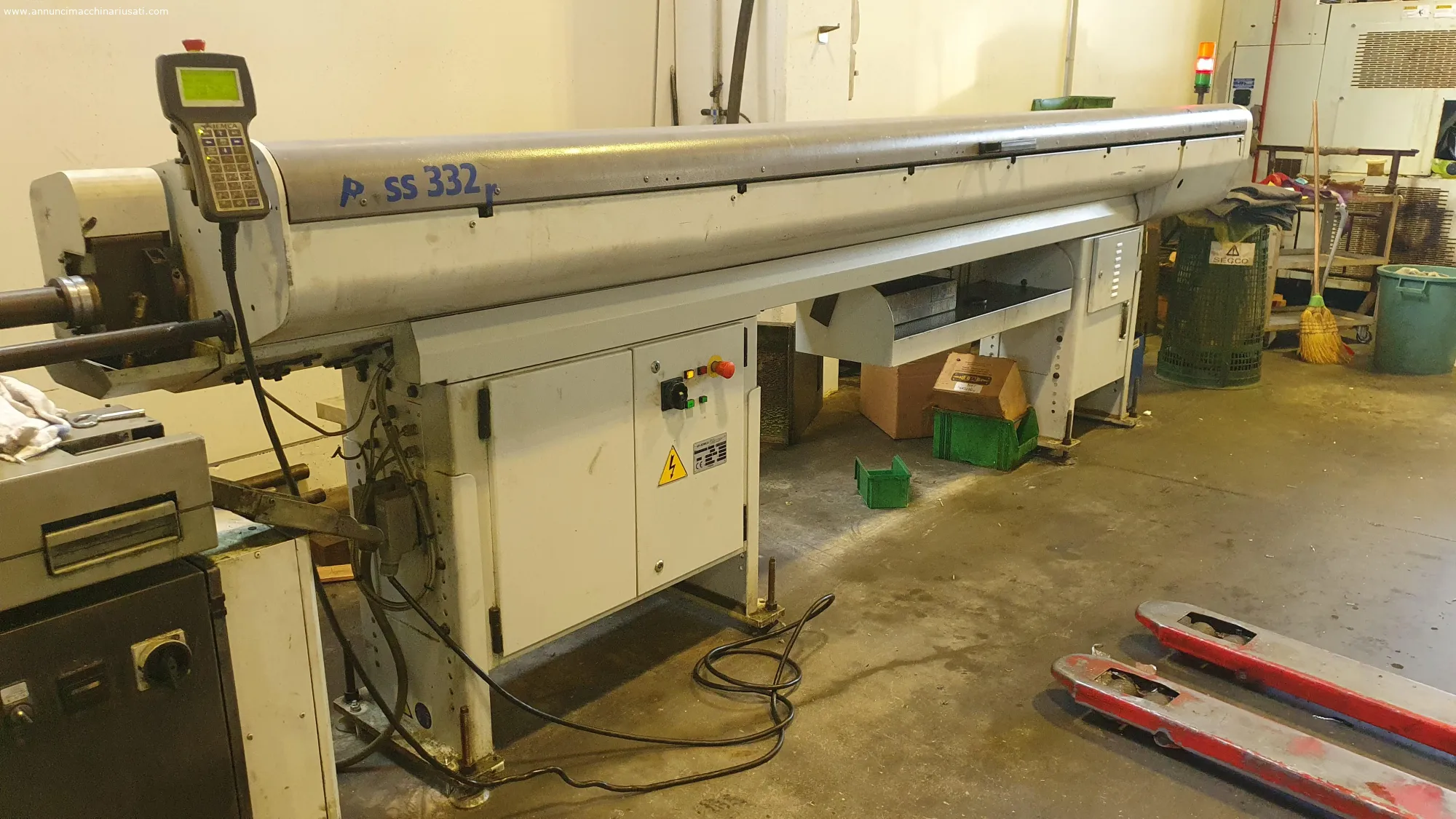

- Caricatore Barre: Il caricatore barre IEMCA Boss 332 è compatibile e consente di automatizzare il processo di carico dei materiali.
- Utensili Motorizzati: Il CITIZEN L20 V può essere equipaggiato con utensili motorizzati assiali e radialmente orientabili meccanicamente per aumentare la flessibilità della macchina.
- Espulsore Pezzi Elettronico: Con una capacità di 100 mm, per facilitare la rimozione dei pezzi lavorati.
Formule per l’Uso Ottimale
Velocità di Taglio (Vc):
Vc=π×D×n1000Vc = \frac{π \times D \times n}{1000}Vc=1000π×D×n Dove DDD è il diametro del pezzo e nnn è la velocità di rotazione in rpm.
Avanzamento per Minuto (f):
f=Vfnf = \frac{V_f}{n}f=nVf Dove VfV_fVf è l’avanzamento per minuto e nnn è la velocità di rotazione.
Profondità di Taglio (ap):
ap=Diametro massimo−Diametro minimo2ap = \frac{\text{Diametro massimo} - \text{Diametro minimo}}{2}ap=2Diametro massimo−Diametro minimo
Materiali Lavorabili
Il CITIZEN L20 V è progettato per lavorare materiali di piccole dimensioni e include:
- Metalli: Acciaio inox, alluminio, ottone e altre leghe leggere.
- Materiali Plastici: Polimeri e resine, utili per applicazioni specifiche.
- Materiali Compositi: Adatto per alcuni materiali compositi, a seconda delle caratteristiche specifiche.
Manutenzione
- Controlli Regolari: Effettuare ispezioni periodiche per monitorare usura e funzionamento dei componenti. Controllare i livelli di lubrificazione e la precisione dell’asse C.
- Pulizia: Rimuovere trucioli e residui dal tornio per prevenire accumuli e malfunzionamenti.
- Lubrificazione: Assicurarsi che tutte le parti mobili siano correttamente lubrificate per garantire un funzionamento fluido e senza problemi.
Valutazione del Buon Usato
- Condizioni Generali: Il CITIZEN L20 V usato dovrebbe essere in ottimo stato meccanico ed elettronico. Verificare il funzionamento del CNC e la precisione degli assi.
- Ore di Lavoro: La macchina, con meno di 9000 ore di lavoro, suggerisce un utilizzo moderato e potenzialmente una macchina in ottime condizioni.
- Documentazione: La disponibilità di manuali d'istruzione e di attrezzature a corredo è un indicativo positivo di buona manutenzione e cura della macchina.
Settori di Utilizzo
- Industria Orologiera: Ideale per la lavorazione di componenti di precisione di piccole dimensioni.
- Settore Medico: Utilizzato per la produzione di parti complesse e di alta precisione per dispositivi medici.
- Industria Elettronica: Per la lavorazione di parti di piccole dimensioni per componenti elettronici.
Vantaggi dell’Acquisto Usato
- Costo Ridotto: Il CITIZEN L20 V usato offre un notevole risparmio rispetto a un modello nuovo, mantenendo comunque elevate prestazioni e precisione.
- Affidabilità della Marca: CITIZEN è un nome di fiducia nel settore dei torni CNC, noto per la qualità e l’affidabilità dei suoi macchinari.
- Prestazioni Verificate: L’acquisto di una macchina usata ben mantenuta può garantire prestazioni comparabili a quelle di un modello nuovo a un prezzo inferiore.
In conclusione, il tornio a fantina mobile CITIZEN L20 V, anno 2005, rappresenta una scelta eccellente per chi cerca un macchinario versatile e preciso. Anche se usato, le sue caratteristiche avanzate e la qualità della costruzione lo rendono
