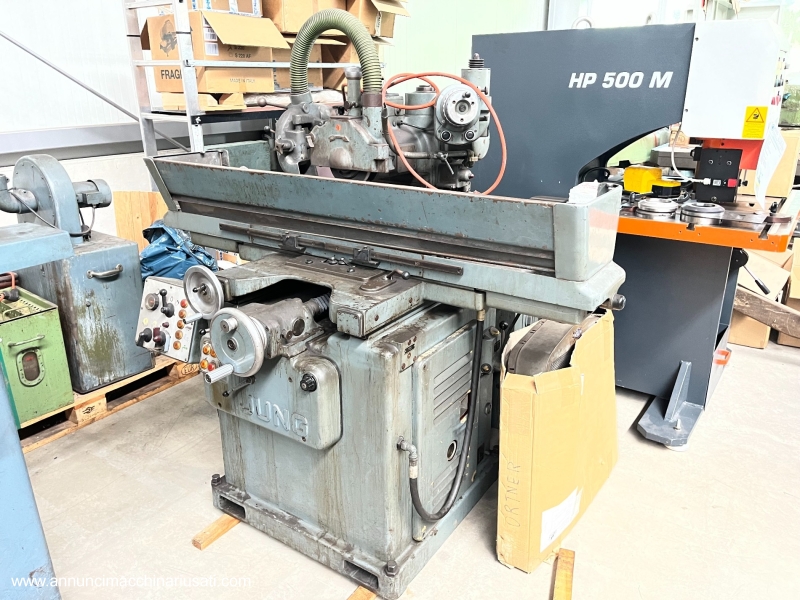

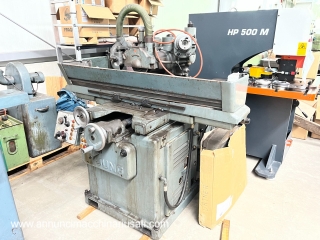

Scheda Tecnica della Rettifica "Jung" Modello HF 50

Marca: Jung
Modello: HF 50
Anno di costruzione: 1979
Massa: 1500 kg
Dimensioni del Piano Magnetico: 600 x 200 mm
Corsa degli Assi:

• Longitudinale: 500 mm
• Trasversale: 200 mm
• Verticale: 350 mm
  Potenza installata: 3.7 kW
  Velocità del Mandrino: Fino a 2800 RPM (Regolabile)
  Precisione di Lavorazione: ±0.002 mm
  Sistema di Raffreddamento: Integrato, con serbatoio e pompa per liquido refrigerante
  Tipo di Comando: Manuale con alcuni comandi assistiti

Descrizione Tecnica

Cos'è la Rettifica "Jung" Modello HF 50?

La rettifica Jung HF 50 è una macchina utensile progettata per la finitura di superfici metalliche tramite l’asportazione di materiale in modo molto preciso. Questa macchina è particolarmente utilizzata per ottenere superfici perfettamente piane e lisce, con tolleranze strettissime. È utilizzata soprattutto in ambienti industriali, officine meccaniche e reparti di precisione per lavorazioni su componenti che richiedono elevata accuratezza dimensionale e di finitura superficiale.

A Cosa Serve?

La rettifica HF 50 è usata per rifinire superfici metalliche dure, come quelle di utensili, stampi e componenti meccanici. Viene impiegata per rimuovere piccole quantità di materiale, livellando e lucidando la superficie del pezzo lavorato. Questa macchina è indispensabile per garantire che i componenti abbiano superfici piane e con un'elevata qualità superficiale, riducendo le imperfezioni e migliorando la precisione dimensionale.

Come si Usa?

1. Preparazione della Macchina:

   • Accendere la macchina e verificare che il sistema di raffreddamento sia funzionante e il livello del liquido refrigerante sia adeguato.

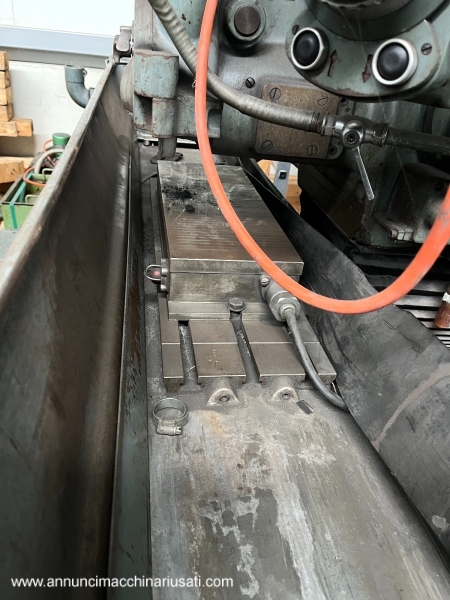

   • Montare il pezzo da lavorare sul piano magnetico e attivare il magnete per fissarlo saldamente.

2. Regolazione della Corsa:

   • Impostare la corsa longitudinale, trasversale e verticale in base alle dimensioni del pezzo e al tipo di lavorazione richiesta.
   • Regolare la velocità del mandrino in funzione del materiale e della mola utilizzata.

3. Rettifica:

   • Avviare il mandrino e iniziare la rettifica con passate leggere e progressive, per rimuovere il materiale in modo controllato.
   • Utilizzare il refrigerante per prevenire il surriscaldamento del pezzo e della mola, mantenendo costante la temperatura di lavorazione.

4. Controllo e Finitura:

   • Monitorare continuamente la qualità della superficie rettificata, utilizzando strumenti di misura come il comparatore per garantire la precisione.
   • Una volta completato il lavoro, spegnere la macchina e rimuovere il pezzo con attenzione.

Materiali Utilizzati

La rettifica Jung HF 50 è principalmente utilizzata per lavorare su:

• Acciai Temprati: Spesso utilizzati in utensili e stampi, questi materiali richiedono una rettifica precisa per mantenere le loro proprietà meccaniche.
• Acciai Inox: Necessitano di una finitura superficiale elevata per applicazioni che richiedono resistenza alla corrosione e all'usura.
• Leghe di Metallo Duro: Utilizzate in settori come quello aerospaziale e automobilistico per componenti ad alte prestazioni.

Tipi di Rettificatrici

• Rettificatrici Piane: Progettate per ottenere superfici perfettamente piane, come nel caso della Jung HF 50.
• Rettificatrici Cilindriche: Utilizzate per lavorare superfici cilindriche esterne o interne.
• Rettificatrici per Utensili: Specializzate nell'affilatura e nella rettifica di utensili da taglio.
• Rettificatrici a Controllo Numerico (CNC): Offrono la massima precisione e automatizzazione, ideali per produzioni in serie.

Manutenzione

1. Pulizia:

   • Pulire regolarmente la macchina, rimuovendo polvere di rettifica e trucioli accumulati.
   • Controllare e sostituire periodicamente il liquido refrigerante per evitare l’accumulo di contaminanti.

2. Lubrificazione:

   • Seguire un programma di lubrificazione delle guide, dei cuscinetti e delle parti mobili, utilizzando lubrificanti adeguati come indicato nel manuale.

3. Controllo delle Mole:

   • Verificare lo stato di usura della mola e sostituirla se necessario per mantenere una qualità di lavorazione costante.
   • Bilanciare la mola dopo ogni sostituzione per evitare vibrazioni che possano compromettere la precisione.

4. Verifica delle Sicurezze:

   • Assicurarsi che tutte le protezioni siano in buono stato e che i dispositivi di sicurezza, come i pulsanti di arresto di emergenza, funzionino correttamente.

Perché Conviene Acquistare una Rettifica Usata "Jung" HF 50

1. Costi Ridotti: L'acquisto di una rettifica usata come la Jung HF 50 rappresenta un’opportunità di risparmio significativo rispetto all'acquisto di una macchina nuova, senza compromettere le prestazioni.

2. Affidabilità del Marchio: Jung è un marchio riconosciuto per la qualità e la durabilità delle sue macchine, che, se ben mantenute, possono operare efficacemente per decenni.

3. Precisione e Robustezza: Anche se datata, la HF 50 offre ancora un’elevata precisione di lavorazione, grazie alla solidità della costruzione e alla qualità dei materiali utilizzati.

4. Disponibilità di Ricambi: Nonostante l’età, è possibile trovare ricambi e assistenza per questa macchina, grazie alla reputazione e alla diffusione del marchio Jung.

5. Valore di Rivendita: Le rettificatrici di marca, come la Jung HF 50, mantengono un buon valore di rivendita, rendendole un investimento sicuro anche nel lungo periodo.

Questa guida ti fornirà tutte le informazioni necessarie per sfruttare al meglio la rettifica Jung HF 50, garantendo una lavorazione precisa e una lunga durata della macchina.
