Scheda Tecnica Dettagliata per Rettificatrice Jung JF 625 CNC (1986)

Descrizione Generale

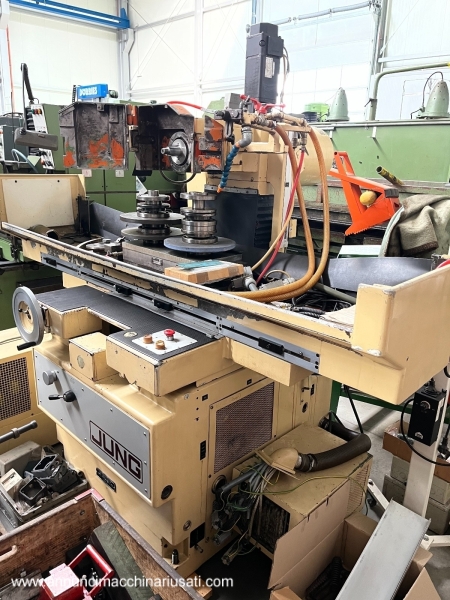

La rettificatrice Jung JF 625 CNC è una macchina utensile di precisione progettata per la lavorazione di superfici piane con elevata accuratezza. Costruita nel 1986, è ancora oggi apprezzata per la sua solidità, affidabilità e capacità di offrire finiture superficiali di alta qualità. Questo modello è equipaggiato con il sistema di controllo Siemens Sinumerik 810G, uno dei primi sistemi CNC (Computer Numerical Control) che ha rivoluzionato il controllo delle macchine utensili, rendendolo più preciso e versatile.

Componenti Principali

• Piano Magnetico: Superficie piana che trattiene il pezzo durante la lavorazione tramite un campo magnetico.
• Mandrino Porta-mola: Dispositivo che ospita la mola abrasiva, elemento chiave per la rimozione del materiale.
• Testa Portamola: Componente che supporta il mandrino porta-mola, permette il movimento lungo l'asse Z.
• Basamento: Struttura rigida e pesante che assicura stabilità alla macchina e smorza le vibrazioni durante la lavorazione.
• Sistema di Controllo CNC: Il Siemens Sinumerik 810G, che permette la programmazione e il controllo automatico delle operazioni della macchina.
• Sistemi di Movimentazione: Guide lineari e viti a ricircolo di sfere per gli assi X, Y, e Z, che garantiscono movimenti precisi e ripetibili.
• Sistema di Lubrificazione: Fornisce olio agli elementi in movimento per ridurre l’usura e il surriscaldamento.

Specifiche Tecniche

• Peso: 2500 kg
• Potenza Installata: 2.2-9.5 kW (varia in base alle modalità operative e alla potenza richiesta dalla lavorazione specifica).
• Corsa degli Assi:
  • Asse X (Lunghezza): 600 mm
  • Asse Y (Larghezza): 250 mm
  • Asse Z (Altezza): 500 mm
• Dimensioni della Mola: Solitamente compatibile con mole di diametro variabile in base alla lavorazione, tipicamente da 200 a 300 mm.
• Sistema di Controllo: Siemens Sinumerik 810G

Materiali Lavorabili

La rettificatrice Jung JF 625 CNC è progettata per lavorare materiali duri e resistenti, come:

• Acciai temprati
• Metalli duri (es. carburi cementati)
• Ghise
• Metalli non ferrosi (rame, alluminio)
• Materiali compositi

Caratteristiche Meccaniche e Strutturali

La struttura in ghisa della Jung JF 625 garantisce un’eccellente stabilità meccanica, fondamentale per la precisione nelle operazioni di rettifica. La disposizione degli assi XYZ permette una lavorazione su tre dimensioni, rendendo questa macchina estremamente versatile per diverse applicazioni industriali. Il sistema di guide e viti a ricircolo di sfere minimizza l'attrito e l'usura, assicurando una lunga durata operativa.

Manutenzione

Per mantenere la Jung JF 625 CNC in buone condizioni operative è necessario seguire un piano di manutenzione regolare che includa:

• Pulizia giornaliera: Rimozione dei residui di lavorazione e controllo delle superfici.
• Controllo settimanale: Verifica del livello dell'olio nel sistema di lubrificazione e controllo delle guide.
• Manutenzione mensile: Controllo della tensione delle cinghie, verifica dello stato della mola e controllo dei giunti.
• Revisione annuale: Calibrazione della macchina, controllo e sostituzione di componenti usurati, come cuscinetti e viti a ricircolo di sfere.

Verifica dello Stato di Usura

Quando si valuta l’acquisto di una Jung JF 625 CNC usata, è importante esaminare:

• Condizioni delle guide e delle viti: Verificare che non ci siano giochi eccessivi o segni di usura.
• Stato del sistema di controllo: Assicurarsi che il Siemens Sinumerik 810G funzioni correttamente, senza errori software o hardware.
• Precisione della macchina: Eseguire test di lavorazione per valutare la capacità della macchina di mantenere tolleranze strette.
• Manutenzione precedente: Richiedere documentazione di manutenzione per capire se la macchina è stata curata nel tempo.

Settori di Utilizzo

La Jung JF 625 CNC è impiegata principalmente nei seguenti settori:

• Aerospace: Per la rettifica di componenti critici con tolleranze strette.
• Automotive: Utilizzata per la finitura di componenti motore e trasmissioni.
• Stampi e Matrici: Nella lavorazione di superfici piane di stampi per garantire la qualità delle parti prodotte.
• Meccanica di Precisione: Per la produzione di componenti di alta precisione in piccole e medie serie.

Vantaggi dell’Acquisto Usato

• Costo Ridotto: L'acquisto di una macchina usata comporta un investimento inferiore rispetto al nuovo, rendendo la Jung JF 625 CNC un’opzione conveniente.
• Affidabilità Provata: Essendo una macchina collaudata nel tempo, è possibile ottenere buoni risultati con una manutenzione adeguata.
• Deprezzamento Limitato: Una macchina usata ha già subito il principale deprezzamento, mantenendo il suo valore nel tempo.
• Disponibilità Immediata: Generalmente, le macchine usate sono disponibili per la consegna immediata, evitando i tempi di attesa di una nuova produzione.

Formule per la Calibrazione e l’Ottimizzazione

Per calcolare i parametri di lavorazione ottimale:

1. Velocità di taglio (Vc):

   Vc=π×D×n1000Vc = \frac{\pi \times D \times n}{1000}Vc=1000π×D×n​

   Dove:

   • $D$ è il diametro della mola (mm)
   • $n$ è la velocità di rotazione della mola (giri/min)

2. Velocità di avanzamento (vf):

   vf=nz×fz×nvf = n_z \times f_z \times nvf=nz​×fz​×n

   Dove:

   • nzn_znz​ è il numero di denti della mola
   • fzf_zfz​ è l'avanzamento per dente (mm)
   • $n$ è la velocità di rotazione della mola (giri/min)

3. Profondità di passata (ap): Determinata in base alla durezza del materiale e alla capacità della macchina, spesso varia da 0,005 a 0,05 mm.

Conclusione

La rettificatrice Jung JF 625 CNC del 1986 rappresenta una soluzione solida e affidabile per lavorazioni di precisione in diversi settori industriali. Acquistare una macchina usata di questo tipo può essere un'ottima scelta economica, a patto che sia stata mantenuta correttamente e sia in buone condizioni operative.
