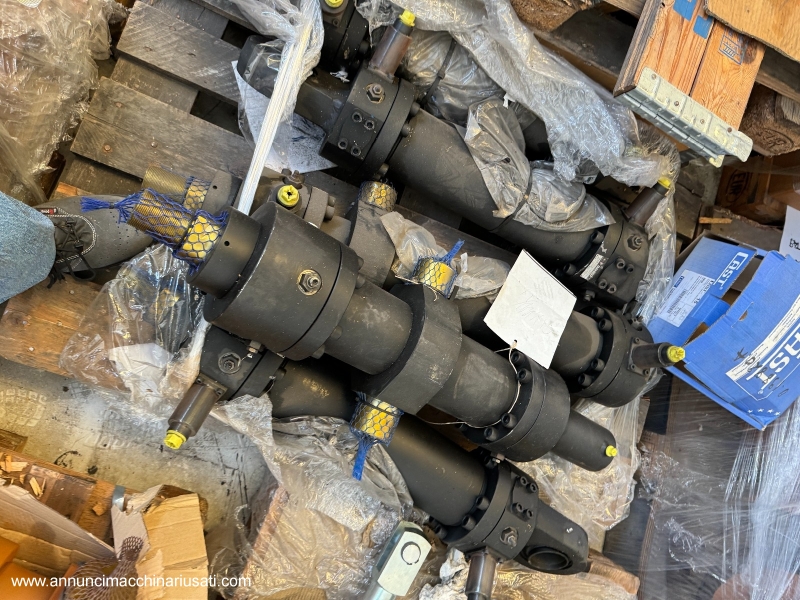

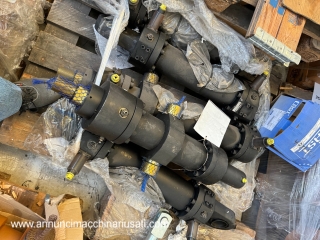

cilindro idraulico 100x355

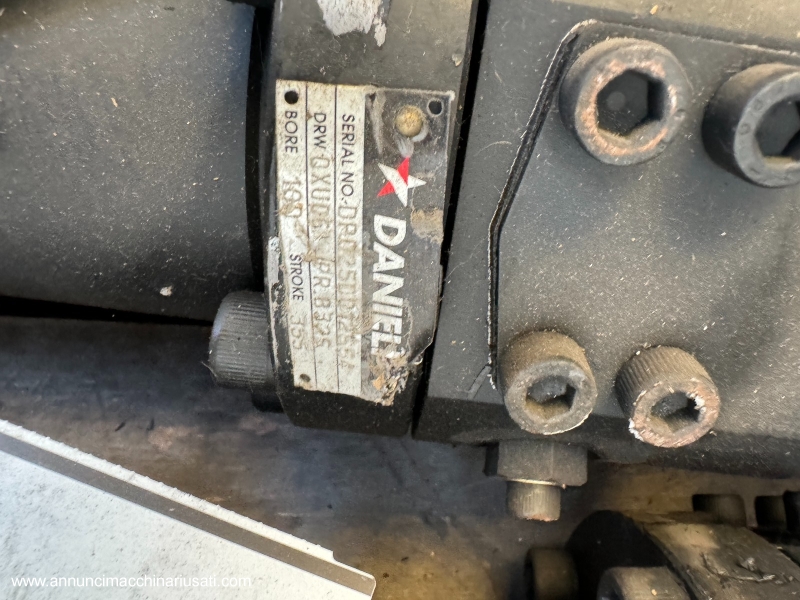

Descrizione generale: Il cilindro idraulico è un dispositivo meccanico progettato per convertire l'energia del fluido idraulico in movimento lineare. Il modello con dimensioni 100x355 indica un alesaggio di 100 mm e una corsa di 355 mm, che si riferiscono rispettivamente al diametro interno del cilindro e alla distanza massima di movimento del pistone.

Costruzione e materiali:

• Cilindro: Tipicamente in acciaio ad alta resistenza, con un trattamento superficiale per ridurre l'usura e la corrosione. Gli acciai legati e trattati termicamente sono utilizzati per garantire durabilità e resistenza alle alte pressioni.
• Pistone: Realizzato in acciaio temprato, per sopportare la pressione del fluido. Include guarnizioni per garantire la tenuta e prevenire perdite.
• Guarnizioni: Sono utilizzate guarnizioni in gomma o materiali sintetici ad alta resistenza per garantire la tenuta stagna tra il pistone e il cilindro.
• Stelo: Realizzato in acciaio cromato per migliorare la resistenza alla corrosione e all'usura durante il movimento.

Specifiche meccaniche:

• Pressione di esercizio: Fino a 250 bar (circa 3600 psi) per applicazioni standard, ma può variare in base alla progettazione e ai materiali.
• Forza generata: Si calcola utilizzando la formula F = P × A, dove P è la pressione idraulica in Pascal e A è l'area del pistone.
  • Con un alesaggio di 100 mm, l'area del pistone si calcola come: A=π×(1002)2≈7854 mm2A = \pi \times \left( \frac{100}{2} \right)^2 \approx 7854 \, \text{mm}^2A=π×(2100​)2≈7854mm2
  • Alla pressione massima di 250 bar (25 MPa): F=25×106 Pa×7854×10−6 m2≈196 kNF = 25 \times 10^6 \, \text{Pa} \times 7854 \times 10^{-6} \, \text{m}^2 \approx 196 \, \text{kN}F=25×106Pa×7854×10−6m2≈196kN Questo indica una forza di spinta massima di circa 196 kN.

Formule per il dimensionamento:

• Forza idraulica: $F=P\times A$
• Velocità del pistone: $v=Q/A$, dove $Q$ è la portata del fluido in l/min.
• Potenza idraulica: $P=F\times v/600$, con $v$ in m/min e $F$ in kN.

Settori di utilizzo: Il cilindro idraulico da 100x355 è utilizzato in vari settori:

• Costruzioni: Macchinari come escavatori e gru.
• Industria manifatturiera: Linee di assemblaggio e presse.
• Impianti agricoli: Trattori e macchine agricole.
• Automazione industriale: Sistemi robotici e attuatori in ambienti industriali.

Vantaggi dell'acquisto in pronta consegna a stock:

1. Tempi di consegna ridotti: Disponibilità immediata per evitare ritardi nella produzione o nei progetti.
2. Convenienza economica: Prezzi più competitivi rispetto a un prodotto customizzato su richiesta.
3. Affidabilità: Prodotti già testati e conformi agli standard industriali.

Casa costruttrice: Tra i produttori leader ci sono aziende come FPT Fluid Power Technology, che progetta e produce cilindri ad alta pressione personalizzati per esigenze specifiche, e Atos, che realizza cilindri per applicazioni industriali e automazione. Questi produttori si distinguono per la qualità dei materiali, le certificazioni CE, e le innovazioni in ambito idraulico
